Notstromversorgung NSB6R

Notstromversorgungsgeräte vom Typ NSB6R basieren auf dem Notstromladeteil NSB6R. Es liefert eine Spannung von 6 V für Verbraucher mit relativ geringer Leistung.

Zum Schutz der Akkus verfügt es über einen Tiefentladeschutz und hat eine Notlichtfunktion. Diese ist zusätzlich abschaltbar.

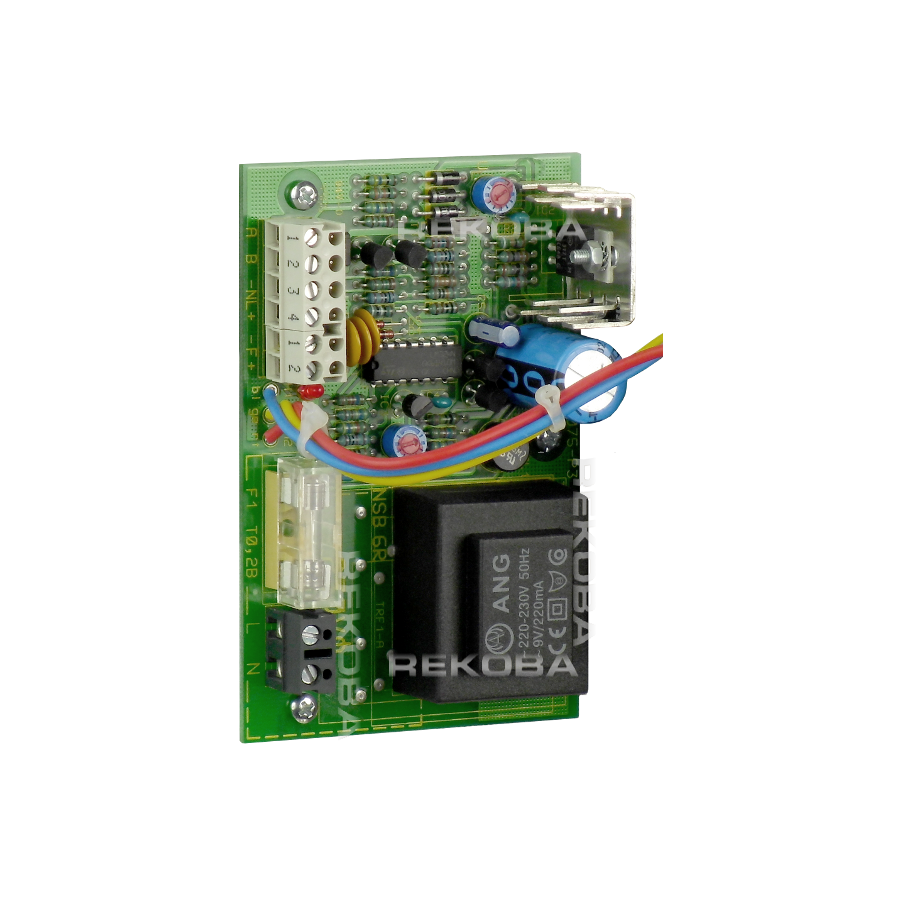

Notstromladeteil NSB6R

NSB6RNSB6R
Technische Daten
Eingangspannung230 Vac
Ausgangsspannung6 Vdc
Nennleistung-Ladeteil0,9 W / 150 mA
Ausgänge1 x gepuffert
1 x Notlicht
AusstattungTiefentladeschutz
Notlichtfunktion
Notlichtabschaltung
AnzeigenNetz
Netzausfall
Akku geladen
Umgebungstemperatur(max)45 °C
BauformPlatine open frame
SchutzartIP00
Abmessungen110 x 72 x 33 mm (B x H x T)
LeiterplattennummerLTP6075

Notstromversorgung NSB6U20R

NSB6U20RNSB6U20R

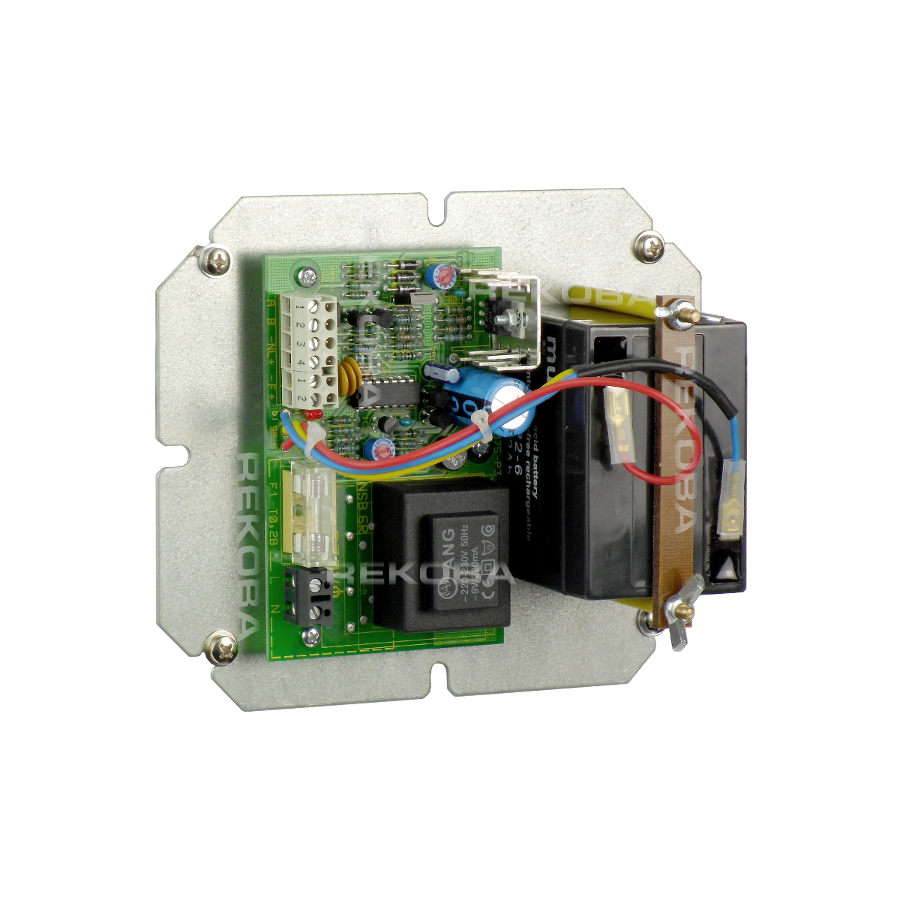

NSB6U20R ist das Notstromladeteil NSB6R auf Montageplatte mit Akku (2 Ah).

Technische Daten
LadeteilNSB6R
AkkuBleiakku 6 V, 2 Ah
Akku Best.-Nr.GPB-A306/2.0S
BauformGEH354T1 (Grundplatte)
Abmessungen142 x 110 x 72 mm (L x B x H)
SchutzartIP00

Notstromversorgung NSB6A20R

NSB6A20RNSB6A20R

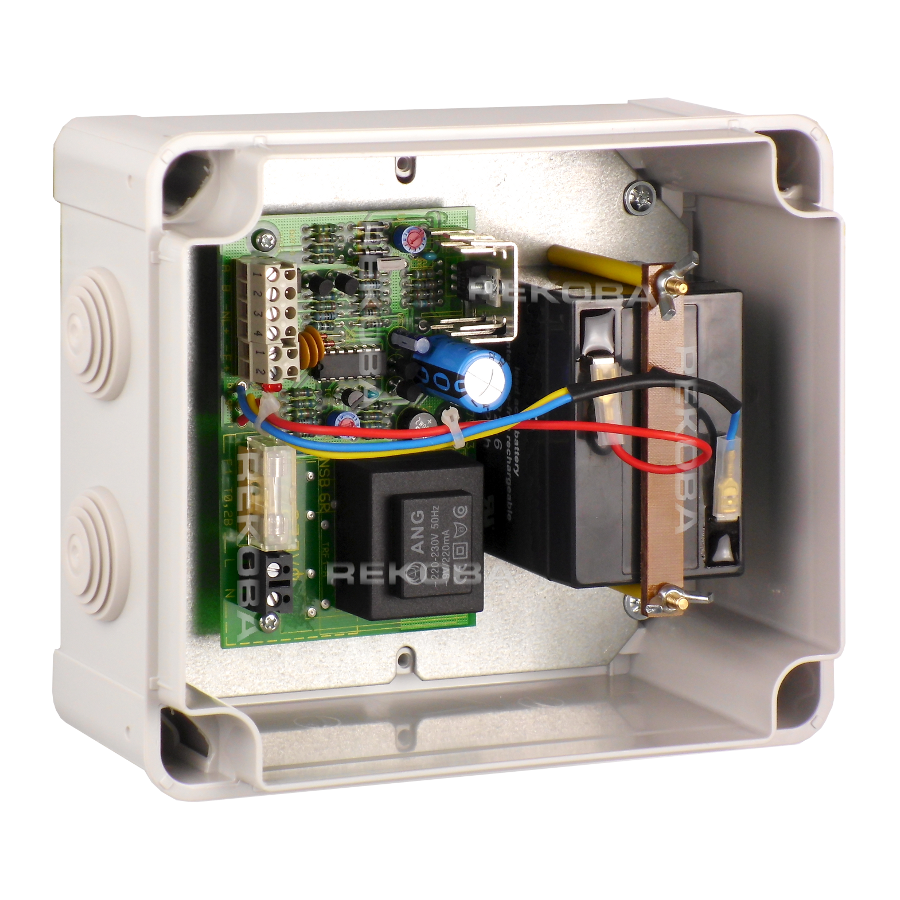

NSB6A20R ist das Notstromladeteil NSB6R im Kunststoffgehäuse mit Akku (2 Ah).

Technische Daten
LadeteilNSB6R
AkkuBleiakku 6 V, 2 Ah
Akku Best.-Nr.GPB-A306/2.0S
BauformGEH354 (Kunststoffgehäuse)
Abmessungen190 x 165 x 85 mm (L x B x H)
SchutzartIP54

Notstromversorgung NSB6TS20R

NSB6TS20RNSB6TS20R

NSB6TS20R ist das Notstromladeteil NSB6R auf Montageplatte mit Tragschienenhalter mit Akku (2 Ah).

Technische Daten
LadeteilNSB6R
AkkuBleiakku 6 V, 2 Ah
Akku Best.-Nr.GPB-A306/2.0S
BauformTragschienenhalter
Abmessungen142 x 110 x 72 mm (L x B x H)
SchutzartIP00

Notstromversorgung NSB6...R

Hinweis: NSB6...R ist nicht mehr lieferbar. Bitte überprüfen Sie anhand der folgenden Angaben, ob ein Austausch durch NSB6R möglich ist.
NSB6...RNSB6...R

Vom aktuellen NSB6R ist noch ein ältere Ausführung mit der Bezeichnung NSB6...R in Umlauf, die Unterschiede zur aktuellen Ausführung sind:

  • Durchmesser und Anzahl der Befestigungsbohrung
  • Bezeichnung der Klemmen:
    • A+/A- beim NSB6...R entspricht A/B (Fernabschaltung)
    • L+/L- beim NSB6...R entspricht NL+/NL- (Notlicht)
    • S+/S- beim NSB6...R entspricht F+/F- (Notrufsprechanlage)
  • Notlicht wird beim NSB6...R mit Relais geschaltet

Für weitere Informationen zum NSB6...R siehe auch NSB6...R.

Handbuch

Bestellnummern

Best.-Nr.Beschreibung
NSB6RNSB6R Ladeteil, 110 x 72 x 33 mm, IP00
NSB6U20RNSB6R auf Montageplatte, 142 x 110 x 72 mm, IP00, Akku 2 Ah
NSB6A20RNSB6R im Metallgehäuse, 190 x 165 x 85 mm, IP54, Akku 2 Ah
NSB6TS20RNSB6R für Tragschiene, 142 x 110 x 88 mm, IP00, Akku 2 Ah
Letzte Änderung: 2017-02-15 09:58:05
