Notstromversorgung NSB12

Notstromversorgungsgeräte vom Typ NSB12 basieren auf dem Notstromladeteil NSB12. Es liefert eine Spannung von 12 V für Verbraucher mit mittlerer Leistung von 6 W.

Zum Schutz der Akkus verfügt es über einen Tiefentladeschutz, unterstützt die Sonderfunktionen Batterietest und hat eine Notlichtfunktion. Diese ist zusätzlich abschaltbar.

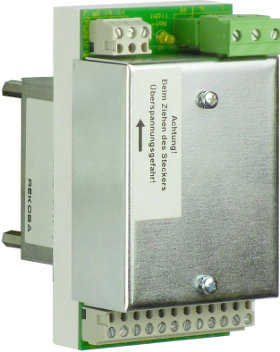

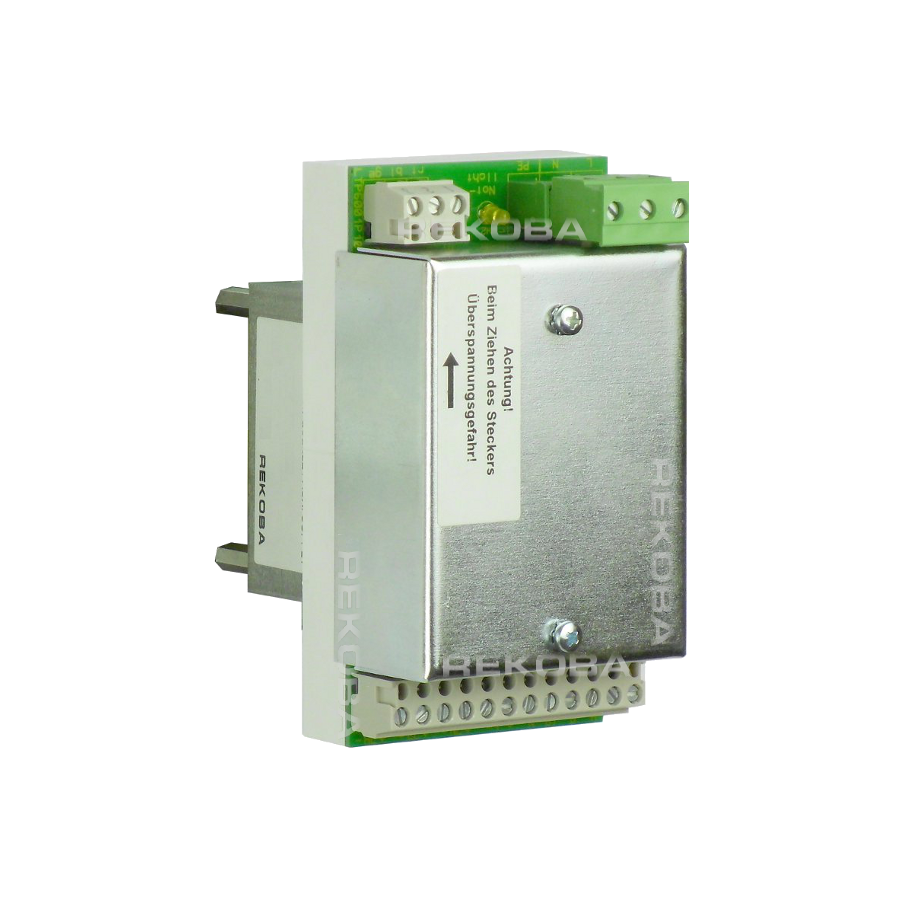

Notstromladeteil NSB12

NSB12NSB12
Technische Daten
Eingangspannung230 Vac
Ausgangsspannung12 Vdc
Nennleistung-Ladeteil6 W / 500 mA
Ausgänge1 x gepuffert
1 x Notlicht
1 x Netzausfallsignal
2 x permanent (ungeregelt), geschaltet Netzbetrieb auf Batterie
AusstattungTiefentladeschutz
Notlichtfunktion
Notlichtabschaltung
Batterietest - extern steuerbar
AnzeigenNetz
Netzausfall
Umgebungstemperatur(max)45 °C
BauformPlatine mit Schutzkappe
SchutzartIP21
Abmessungen62 x 88 x 110 mm (B x H x T)
LeiterplattennummerLTP6001

Notstromversorgung NSB12U18

NSB12U18 NSB12U18

NSB12U18 ist das Notstromladeteil NSB12 auf Montageplatte mit Akku (2 Ah).

Technische Daten
LadeteilNSB12
AkkuBleiakku 12 V, 2 Ah
Akku Best.-Nr.GPB-A312/1.8S
BauformGEH360T2 (Montageplatte)
Abmessungen160 x 145 x 90 mm (L x B x H)
SchutzartIP21

Notstromversorgung NSB12U30

Wie NSB12U18 mit 3 Ah Akkukapazität.

Technische Daten
LadeteilNSB12
Akkus2 x Bleiakku 6 V, 3 Ah
Akku Best.-Nr.GPB-A306/3.0S
BauformGEH360T2 (Montageplatte)
Abmessungen160 x 145 x 90 mm (L x B x H)
SchutzartIP21

Notstromversorgung NSB12U57

Wie NSB12U18 mit 7,2 Ah Akkukapazität.

Technische Daten
LadeteilNSB12
AkkuBleiakku 12 V, 7,2 Ah
Akku Best.-Nr.GPB-A312/5.7S
BauformGEH1372 (Montageplatte)
Abmessungen265 x 215 x 95 mm (L x B x H)
SchutzartIP21

Notstromversorgung NSB12A18

NSB12A18NSB12A18

NSB12A18 ist das Notstromladeteil NSB12 im Metallgehäuse mit Akku (2 Ah).

Technische Daten
LadeteilNSB12
AkkuBleiakku 12 V, 2 Ah
Akku Best.-Nr.GPB-A312/1.8S
BauformGEH10-5 (Stahlblechgehäuse)
Abmessungen207 x 207 x 98 mm (L x B x H)
SchutzartIP54

Notstromversorgung NSB12A30

Wie NSB12A18 mit 3 Ah Akkukapazität.

Technische Daten
LadeteilNSB12
Akkus2 x Bleiakku 6 V, 3 Ah
Akku Best.-Nr.GPB-A306/3.0S
BauformGEH10-5 (Stahlblechgehäuse)
Abmessungen207 x 207 x 98 mm (L x B x H)
SchutzartIP54

Notstromversorgung NSB12A57

NSB12A57 ist das Notstromladeteil NSB12 im Kunststoffgehäuse mit Akku (7,2 Ah).

Technische Daten
LadeteilNSB12
AkkuBleiakku 12 V, 7,2 Ah
Akku Best.-Nr.GPB-A312/5.7S
BauformGEH372 (Kunststoffgehäuse)
Abmessungen290 x 242 x 130 mm (L x B x H)
SchutzartIP54

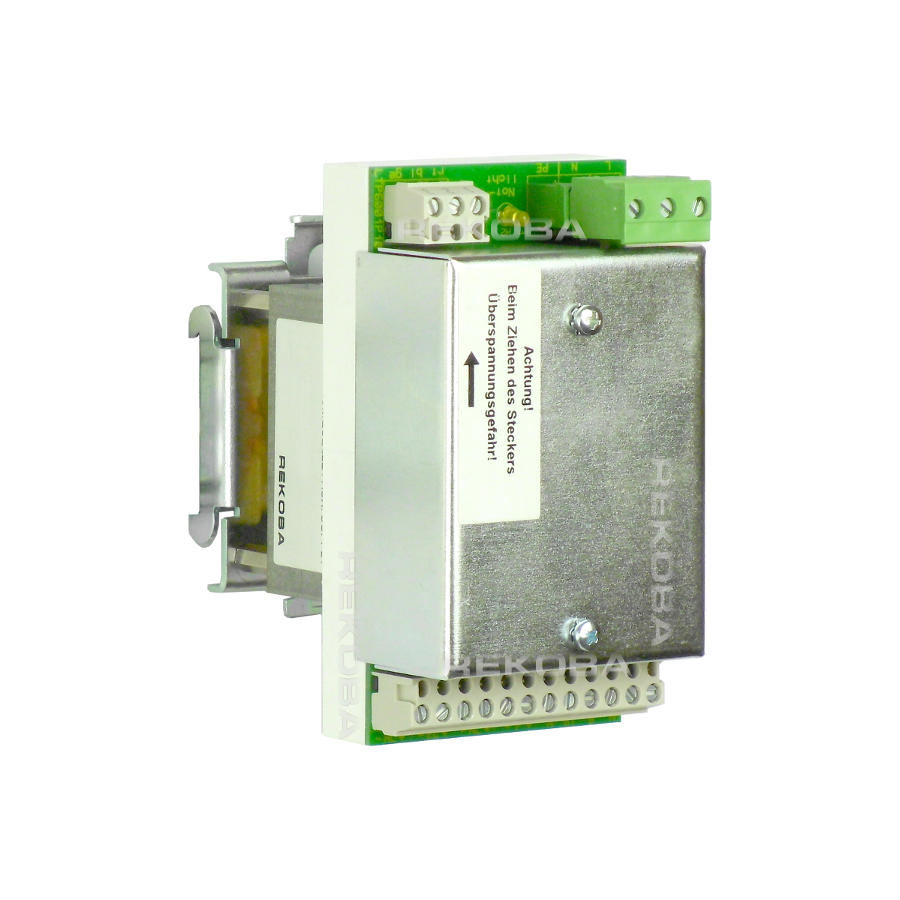

Notstromladeteil NSB12TL

NSB12TLNSB12TL

NSB12TL ist das Notstromladeteil NSB12 mit Tragschienenhalter ohne Akku.

Technische Daten
LadeteilNSB12
BauformTragschienenhalter
Abmessungen110 x 100 x 60 mm (L x B x H)
SchutzartIP21

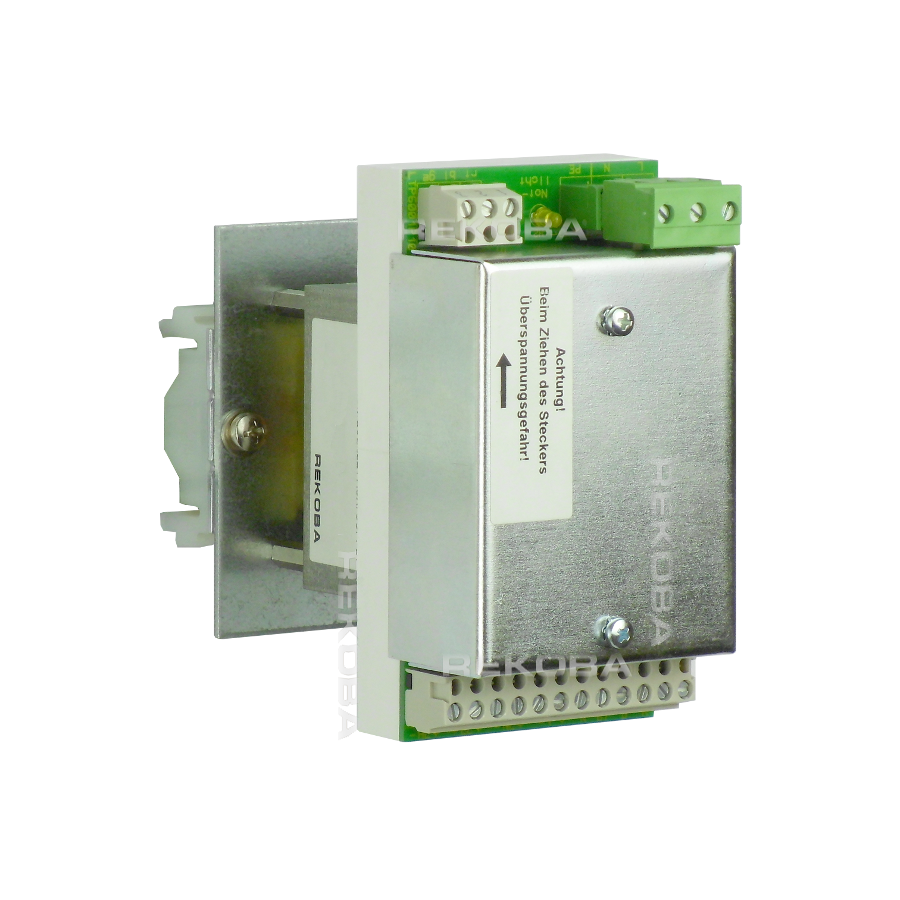

Notstromladeteil NSB12TS

NSB12TSNSB12TS

NSB12TS ist das Notstromladeteil NSB12 mit Tragschienenhalter (Kunststoff) ohne Akku.

Technische Daten
LadeteilNSB12
BauformTragschienenhalter
Abmessungen110 x 105 x 60 mm (L x B x H)
SchutzartIP21

Notstromversorgung NSB12UM18

NSB12UM18NSB12UM18

NSB12UM18 ist das Notstromladeteil NSB12 auf Montageplatte über Akku (2 Ah).

Technische Daten
LadeteilNSB12
AkkuBleiakku 12 V, 2 Ah
Akku Best.-Nr.GPB-A312/1.8S
BauformMontageplatte
Abmessungen198 x 158 x 83 mm (L x B x H)
SchutzartIP21

Notstromversorgung NSB12UT18

NSB12UT18NSB12UT18

NSB12UT18 ist das Notstromladeteil NSB12 auf Montageplatte mit Tragschienenhalter über Akku (2 Ah).

Technische Daten
LadeteilNSB12
AkkuBleiakku 12 V, 2 Ah
Akku Best.-Nr.GPB-A312/1.8S
BauformTragschienenhalter
Abmessungen198 x 170 x 83 mm (L x B x H)
SchutzartIP21

Ersatzteilhinweis

Hinweis: Vom aktuellen NSB12 ist noch ein ältere Ausführung (vor 1990) mit gleicher Bezeichnung in Umlauf, bei ihr gab es zwei optionale Zusätze die von der aktuellen Ausführung nicht mehr unterstützt werden:
  1. Zusatz "S" mit Leuchtdiode, Schalter und Klemme "LD": Im Normalbetrieb zeigt die LED das Vorhandensein der Netzspannung an. Bei Revisionsarbeiten mit Netzabschaltung wird die Batterie durch Betätigen des Schalters vom NSB getrennt, die LED erlischt und zeigt damit an, dass das NSB nicht betriebsbereit ist. Die Klemme "LD" am NSB dient zum externen Anschluß von LED und Schalter und ist ohne diesem Zusatz funktionslos.
  2. Zusatz "SAM": Externe Anzeige, leuchtet wennn die Klemme "F" (Versorgung Notrufsprechanlage) Strom führt.

Wenn diese Zusätze nicht verwendet wurden kann die aktuelle Ausführung direkt als Ersatzteil verwendet werden, eventuell sind sie auch verzichtbar, andernfalls müssen diese Merkmale extern nachgebaut werden.

Für weitere Informationen zum NSB12 Vorgänger siehe hier.

Handbuch

Bestellnummern

Best.-Nr.Beschreibung
NSB12NSB12 Ladeteil, 100 x 88 x 62 mm, IP21
NSB12U18NSB12 auf Montageplatte, 145 x 160 x 90 mm, IP21, Akku 2 Ah
NSB12U30NSB12 auf Montageplatte, 145 x 160 x 90 mm, IP21, Akku 2 x 3 Ah
NSB12U57NSB12 auf Montageplatte, 265 x 215 x 95 mm, IP21, Akku 7,2 Ah
NSB12A18NSB12 im Metallgehäuse, 207 x 207 x 98 mm, IP54, Akku 2 Ah
NSB12A30NSB12 im Metallgehäuse, 207 x 207 x 98 mm, IP54, Akku 2 x 3 Ah
NSB12A57NSB12 im Kunststoffgehäuse, 264 x 214 x 110 mm, IP54, Akku 7,2 Ah
NSB12TLNSB12 für Tragschiene, 110 x 100 x 60 mm, IP21, Akku extern
NSB12TSNSB12 für Tragschiene, 110 x 105 x 70 mm, IP21, Akku extern
NSB12UM18NSB12 auf Montageplatte, 198 x 158 x 83 mm, IP21, Akku 2 Ah
NSB12UT18NSB12 für Tragschiene, 198 x 170 x 83 mm, IP21, Akku 2 Ah
