Notstromversorgung NSB6V

Notstromversorgungsgeräte vom Typ NSB6V basieren auf dem Notstromladeteil NSB6V-P. Es liefert eine Spannung von 6 V für Verbraucher mit einer Leistung bis 3 W.

Zum Schutz der Akkus verfügt es über einen Tiefentladeschutz und hat eine Notlichtfunktion.

Notstromladeteil NSB6V-P

NSB6V-PNSB6V-P

Das Notstromladeteil NSB6V-P ähnelt dem Notstromladeteil NSB6R.

Technische Daten
Eingangspannung230 Vac
Ausgangsspannung6 Vdc
Nennleistung-Ladeteil3 W / 500 mA
Ausgänge1 x gepuffert
1 x Notlicht
AusstattungTiefentladeschutz
Notlichtfunktion
AnzeigenNetz
Netzausfall
Akku geladen
Umgebungstemperatur(max)45 °C
BauformPlatine open frame
SchutzartIP00
Abmessungen110 x 72 x 37 mm (B x H x T)
LeiterplattennummerLTP6075

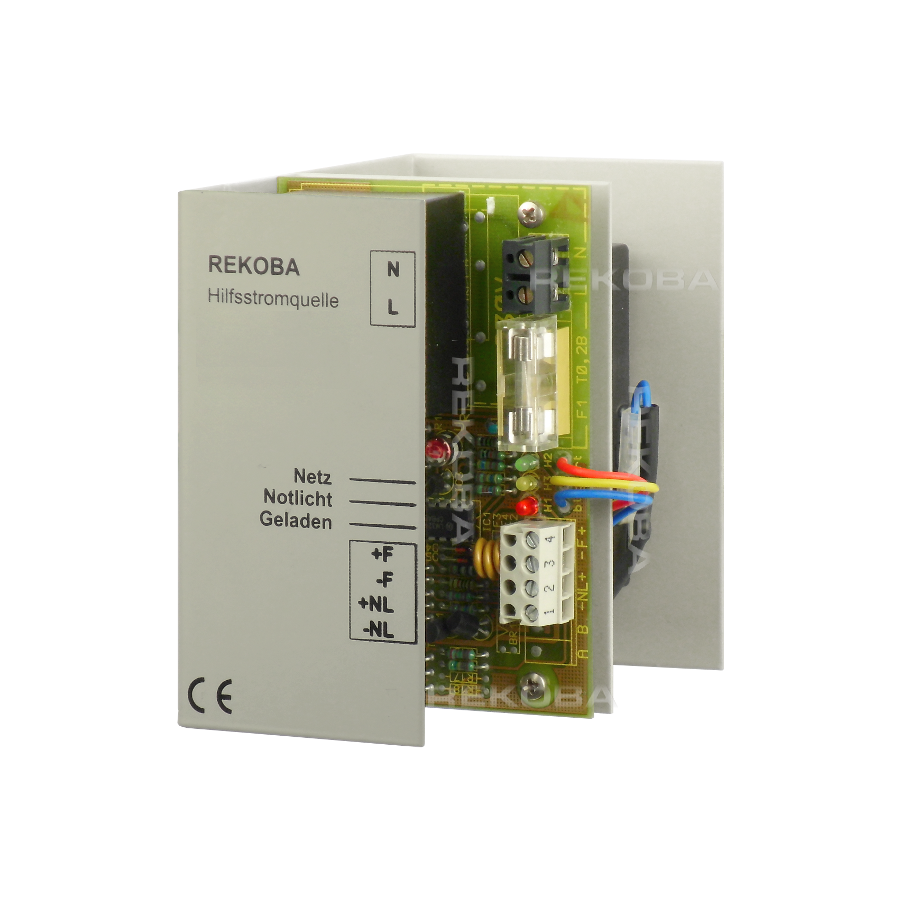

Notstromversorgung NSB6VT20

NSB6VT20NSB6VT20

NSB6VT20 ist das Notstromladeteil NSB6V-P im kompakten Winkelgehäuse für Tragschienemontage mit Akku (2 Ah).

Technische Daten
LadeteilNSB6V-P
AkkuBleiakku 6 V, 2 Ah
Akku Best.-Nr.GPB-A306/2.0S
BauformWinkelgehäuse für Tragschiene
Abmessungen76 x 110 x 115 mm (L x B x H)
SchutzartIP00

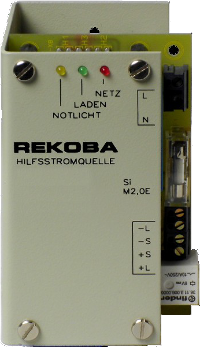

Notstromversorgung NSB6VT20-1

Hinweis: NSB6VT20-1 ist nicht mehr lieferbar. Bitte überprüfen Sie anhand der folgenden Angaben, ob ein Austausch durch NSB6VT20 möglich ist.
NSB6VT20-1NSB6VT20-1

Vom aktuellen NSB6VT20 ist noch ein ältere Ausführung mit der Bezeichnung NSB6VT20-1 in Umlauf, die Unterschiede zur aktuellen Ausführung sind:

  • Abmessungen
  • Bezeichnung der Klemmen:
    • L+/L- beim NSB6...R entspricht NL+/NL- (Notlicht)
    • S+/S- beim NSB6...R entspricht F+/F- (Notrufsprechanlage)

Notstromversorgung NSB6VT20W

NSB6VT20W hat die gleichen Eigenschaften wie die NSB6VT20, nur liegt es 90° gedreht für waagerechte Tragschienenmontage.

Notstromversorgung NSB6VT30

NSB6VT30 ist das Notstromladeteil NSB6V-P im kompakten Winkelgehäuse für Tragschienemontage mit Akku (3 Ah).

Technische Daten
LadeteilNSB6V-P
AkkuBleiakku 6 V, 2 Ah
Akku Best.-Nr.GPB-A306/3.0S
BauformWinkelgehäuse für Tragschiene
Abmessungen76 x 110 x 115 mm (L x B x H)
SchutzartIP00

Handbuch

Bestellnummern

Best.-Nr.Beschreibung
NSB6V-PNSB6V Ladeteil, 110 x 72 x 37 mm, IP00
NSB6VT20NSB6V für Tragschiene, 115 x 110 x 77 mm, IP00, Akku 2 Ah
NSB6VT30NSB6V für Tragschiene, 115 x 110 x 77 mm, IP00, Akku 3 Ah
NSB6VT20WNSB6V für Tragschiene waagerecht, 115 x 110 x 77 mm, IP00, Akku 2 Ah
Letzte Änderung: 2016-07-11 11:23:04
