EKM CAN-Busmodule

Diese Produkgruppe enthält Ersatzteile für Bestandsanlagen, für Neuanlagen siehe Aufzugssteuerung.

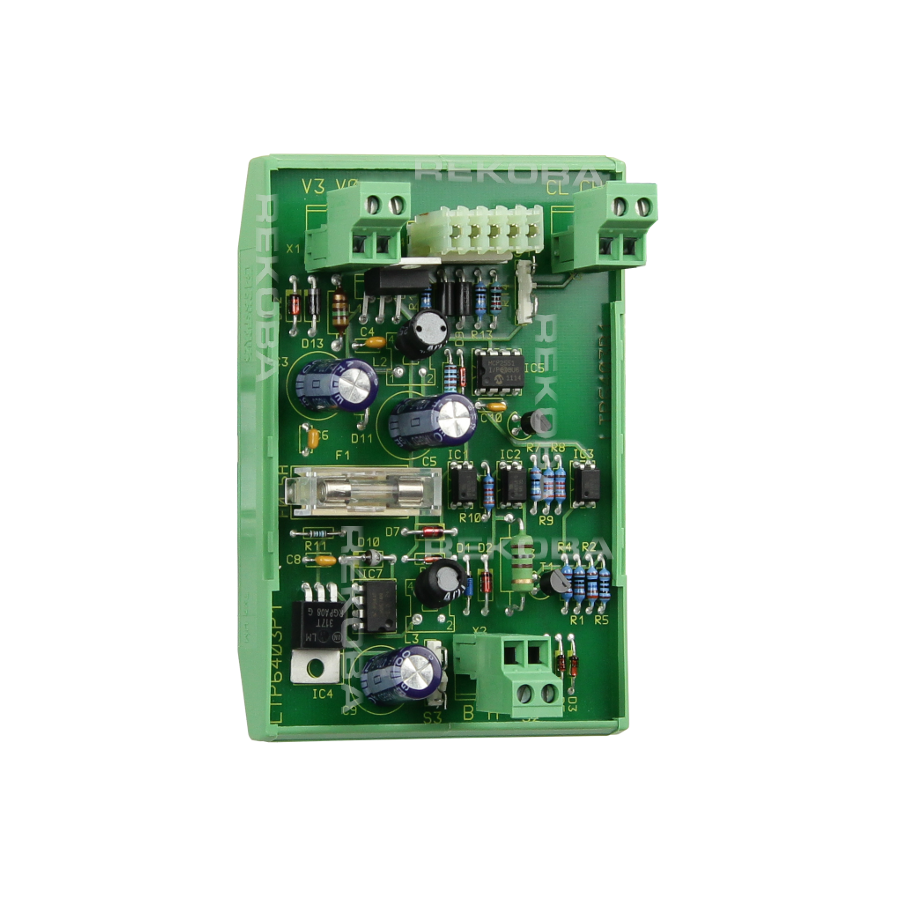

EKM6403

EKM6403EKM6403

CAN-Bus - Hängekabeltreiber als Leitungsverstärker

Technische Daten
Spannungsversorgung24 Vdc
Abmessungen110 x 75 x 56 mm (B x H x T)
LeiterplattennummerLTP6403
BeschreibungEKM6403 Beschreibung.pdf

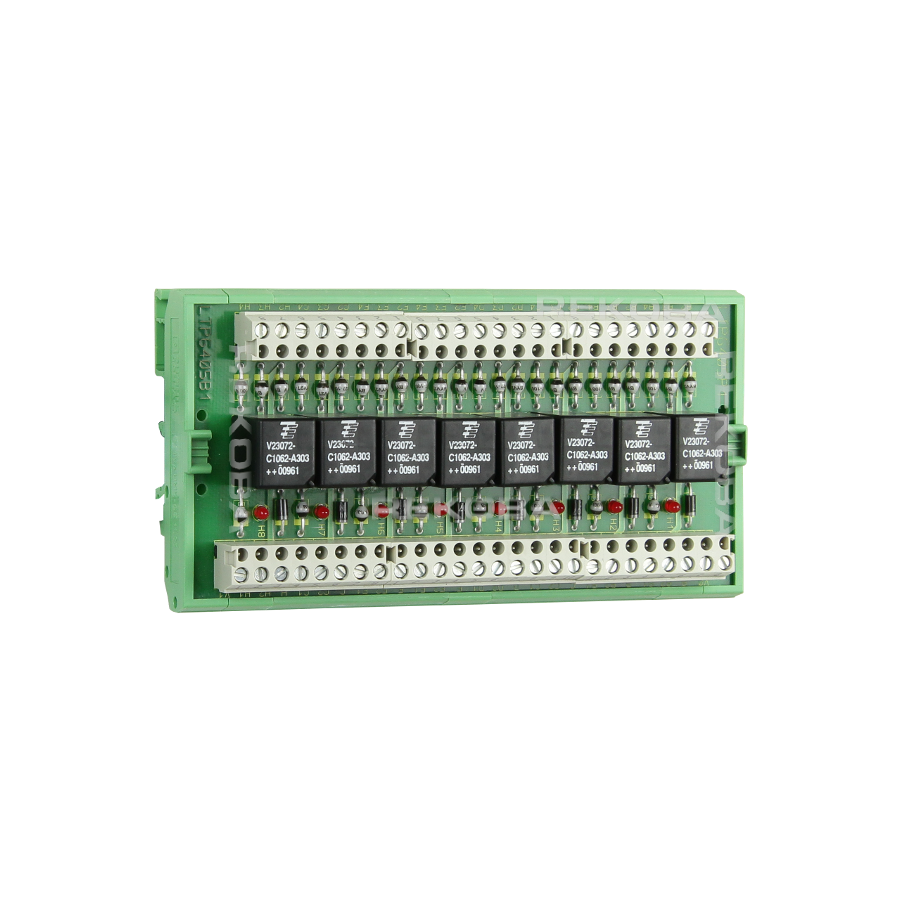

EKM6405

EKM6405EKM6405

Relaismodul mit 8 Relaisausgängen

Technische Daten
Spannungsversorgung24 Vdc
Ausstattung8 Relaisausgänge
Abmessungen148 x 78 x 48 mm (B x H x T)
LeiterplattennummerLTP6405

EKM6408

EKM6408EKM6408

EKM CAN-Bus-Modul - 8 x universelle Ein-/Ausgänge

Technische Daten
Spannungsversorgung24 Vdc
Ausstattung8 Eingänge/Ausgänge
DIP-Schalter für Adressierung
Abmessungen110 x 80 x 25 mm (B x H x T)
LeiterplattennummerLTP6408
BeschreibungEKM6408 Beschreibung.pdf

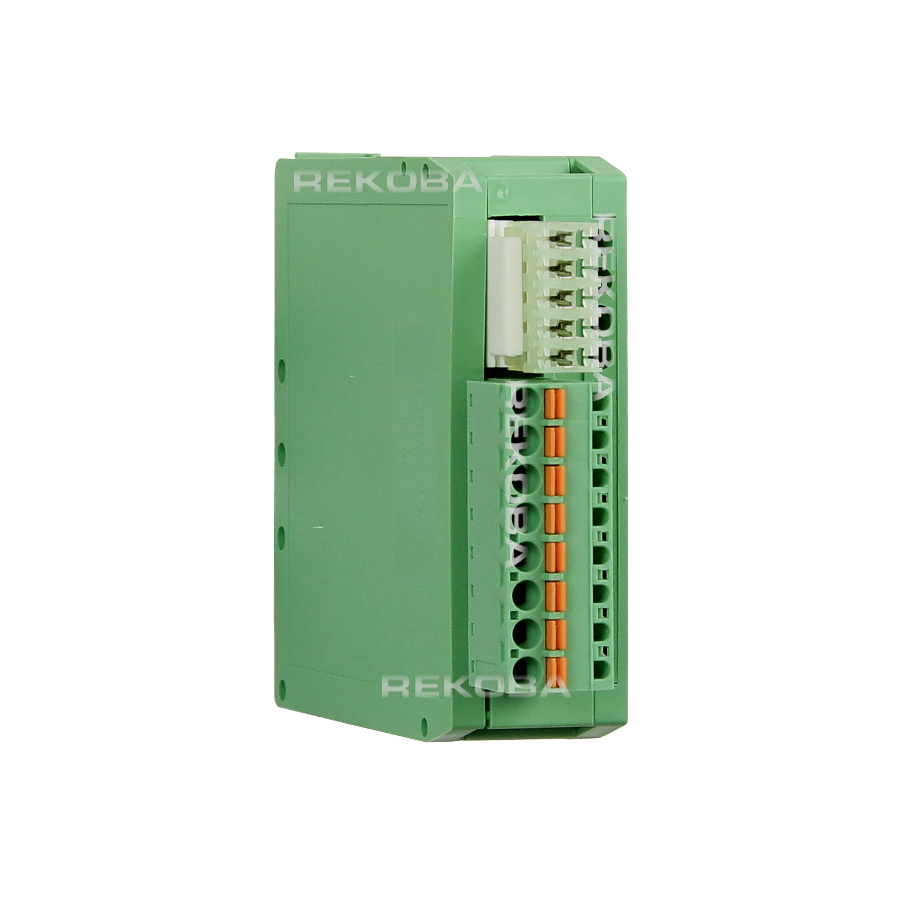

EKM6409

EKM6409EKM6409

Erweiterungs-Modul Rufe/Standorte, invers

Technische Daten
Abmessungen110 x 80 x 25 mm (B x H x T)
LeiterplattennummerLTP6409

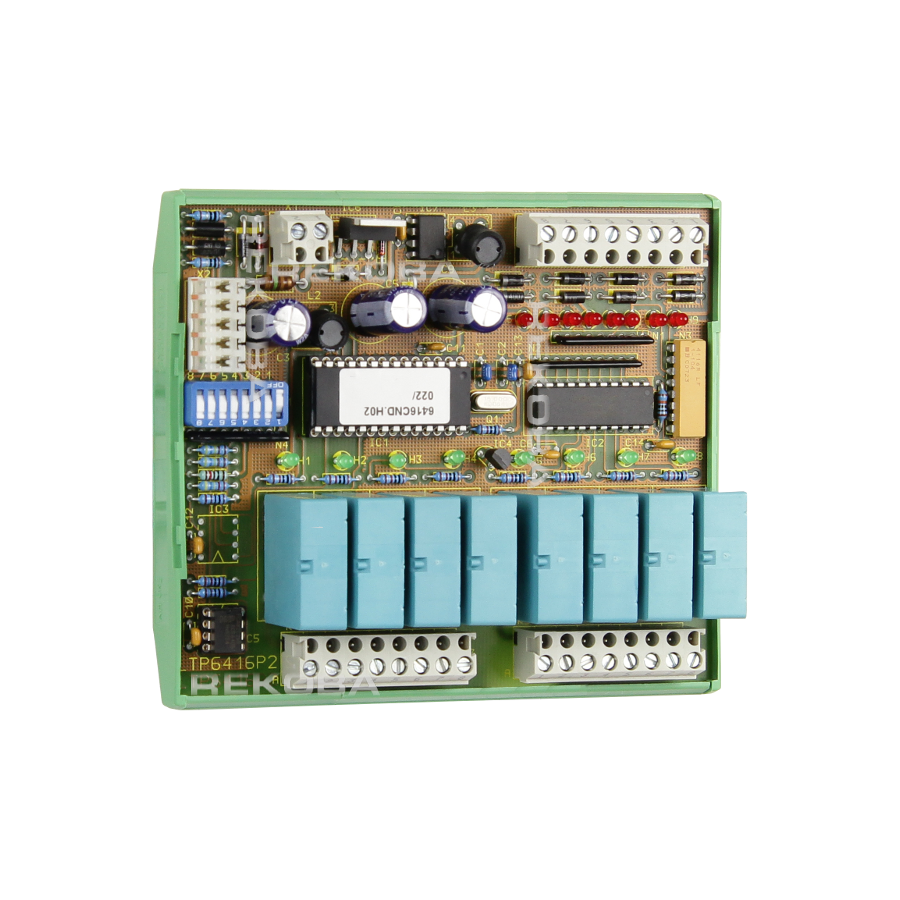

EKM6416

EKM6416EKM6416

EKM CAN-Bus-Modul - 8 x Relaisausgänge und 8 x nicht-universellen Eingänge

Technische Daten
Spannungsversorgung24 Vdc
Ausstattung8 Eingänge
8 Relaisausgänge - NO (230 Vac/4 A)
DIP-Schalter für Adressierung
Abmessungen127 x 111 x 50 mm (B x H x T)
LeiterplattennummerLTP6416
BeschreibungEKM6416 Beschreibung.pdf

EKM6421

EKM6421EKM6421

Adapter für 20-poliges Flachbandkabel

Technische Daten
Abmessungen57 x 57 x 40 mm (B x H x T)
LeiterplattennummerLTP6421

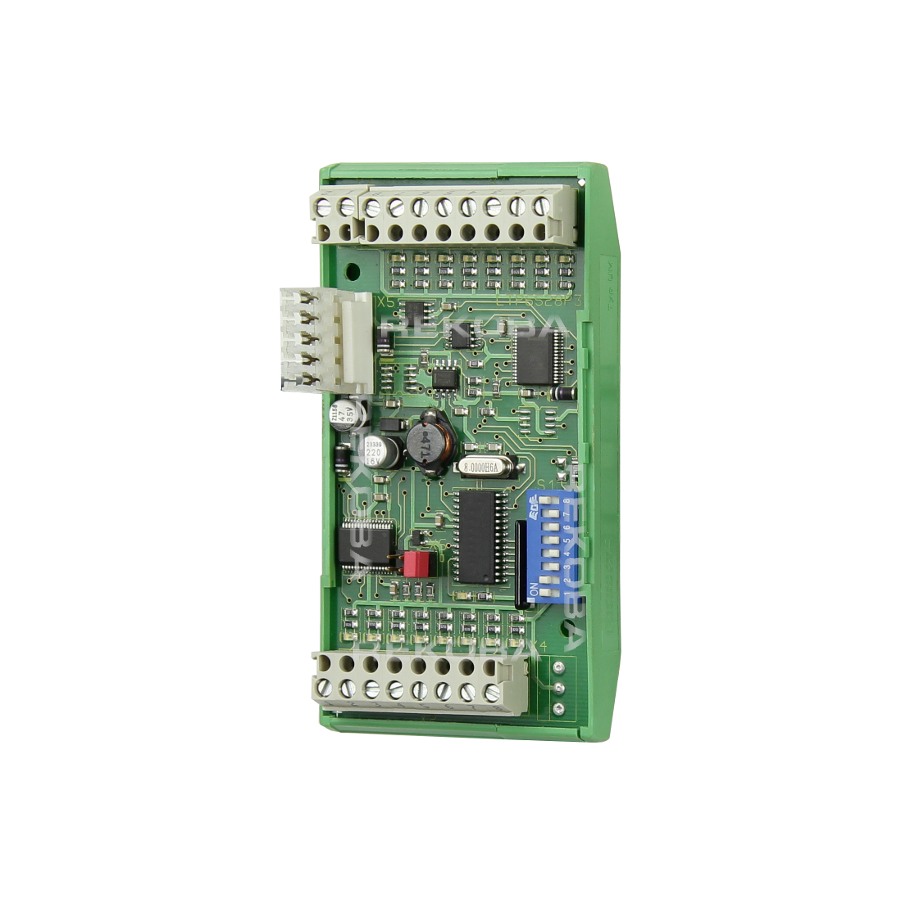

EKM6528

EKM6528EKM6528

EKM CAN-Bus-Modul, 16 x universelle Ein-/Ausgabe

Technische Daten
Spannungsversorgung12/24 Vdc
Ausstattung16 Eingänge/Ausgänge
DIP-Schalter für Adressierung
Abmessungen112 x 58 x 40 mm (B x H x T)
LeiterplattennummerLTP6528

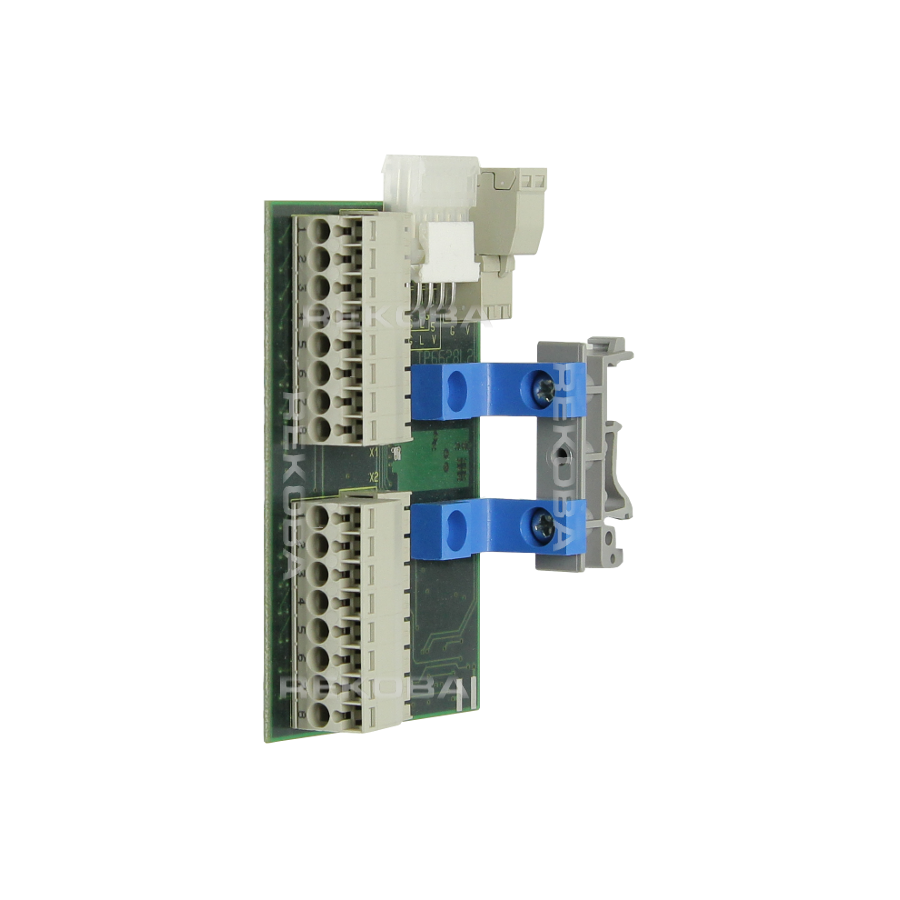

EKM6628

EKM6628EKM6628

EKM CAN-Bus-Modul - 16 x universelle Ein-/Ausgäng

Technische Daten
Ausstattung16 Eingänge/Ausgänge
DIP-Schalter für Adressierung
Abmessungen105 x 95 x 30 mm (B x H x T)
LeiterplattennummerLTP6628

Anwendung

EKM64/65EKM64/65
Aufzugssteuerungen EKM64 und EKM65

Bestellnummern

Best.-Nr.Beschreibung
EKM6403Hängekabeltreiber als Leitungsverstärker, erforderlich ab 8 Haltestellen
EKM6405Relaismodul mit 8 Relaisausgaben, für verstärkte Standortausgabe 1:1-Ansteuerung
EKM6408EKM CAN-Bus-Modul, 8 x universelle Ein-/Ausgabe
EKM6409Erweiterungs-Modul Rufe/Standorte, invers
EKM6416EKM CAN-Bus-Modul, 8 x Relaisausgabe und 8 x nicht-universellen Eingänge
EKM6421Adapter für 20-poliges Flachbandkabel
EKM6528EKM CAN-Bus-Modul, 16 x universelle Ein-/Ausgabe
EKM6628EKM CAN-Bus-Modul, 16 x universelle Ein-/Ausgabe, aufrecht stehend
