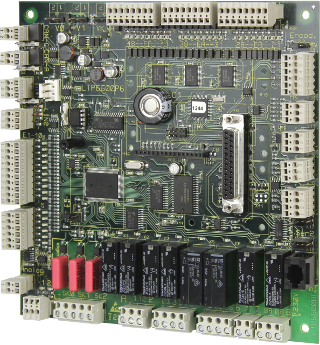

Aufzugssteuerung EKM66

EKM66
EKM66

Das Steuerungssystem für Aufzüge EKM66 ist eine Weiterentwicklung des Systems EKM64/65 mit der Ausrichtung auf die Anforderungen maschinenraumloser Aufzüge, Fernbedienbarkeit und Vielfältigkeit serieller Komponenten.

Technische Daten
Spannungsversorgung24V DC stabilisiert
Ein-/Ausgänge24 universelle digitale I/O-Klemmen
16 digitale Signaleingänge
3 Sicherheitkettenabgriffe
8 Relaisausgänge
1 analoger Ausgang zur Regleransteuerung
1 Impulsgeber-Schnittstelle für digitale Schachtkopierung
BusanschlüsseLIN1 für Etagenmodule
LIN2 für Kabinenmodule
CAN-A für CAN-Module
CAN-G für Gruppenverbindung
Serielle SchnittstellenDCP für Geschwindigkeitsregler
SSI für absolute Positionsgeber
RJ-Buchse für Handterminal TRM6602
DB-25 Buchse für Servicemodul EKM6402
SER1 für Setup, Test und Diagnose mit TESIM
SER2 für besondere Anwendungsfälle
Abmessungen180 x 180 x 25 mm(B x H x T)
LeiterplattennummerLTP6600

Erweiterungen & Zubehör

Bei EKM66 wurde ein neues leitungsfähiges Modulsystem auf Basis LIN-Bus eingeführt. Es dient u.a zur Anbindung der Bedien- und Anzeigeelemente wie Innen- und Außenruf und Etagen- und Fahrtrichtungssanzeigen. Das modulare Bus-System ist störungssicher und reduziert maßgeblich den Verdrahtungsaufwand.

LIN E/A-ModuleLIN E/A-Module
LIN-Bus E/A-Module für EKM66 und EKM68
LIN DisplaysLIN Displays
LIN-Bus TFT und Punktmatrix Displays für EKM66 und EKM68
24 Volt Notstromgeräte24 Volt Notstromgeräte
Notstromversorgungen 24 Vdc, 500 - 6000 mA
ServicetoolsServicetools
Hard- und Software für Servicezwecke
SteuerschränkeSteuerschränke
Aufzugssteuerung im Schaltschrank

Handbuch

Bestellnummern

Best.-Nr.Beschreibung
EKM6600Aufzugssteuerung EKM66, 180 x 180 x 25 mm
Letzte Änderung: 2016-02-16 13:23:22
