Notstromversorgung NSB6S

Notstromversorgungsgeräte vom Typ NSB6S basieren auf dem Notstromladeteil NSB6S. Es liefert eine Spannung von 6 V für Verbraucher mit relativ geringer bis mittlerer Leistung von 3 W. Zusätzlich liefert es im Netzbetrieb eine Spannung von 6 Vac / 20 VA.

Zum Schutz der Akkus verfügt es über einen Tiefentladeschutz und hat eine Notlichtfunktion. Diese ist zusätzlich abschaltbar.

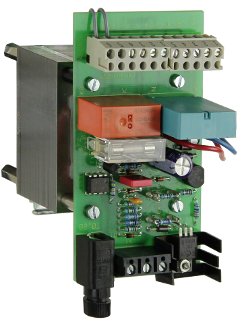

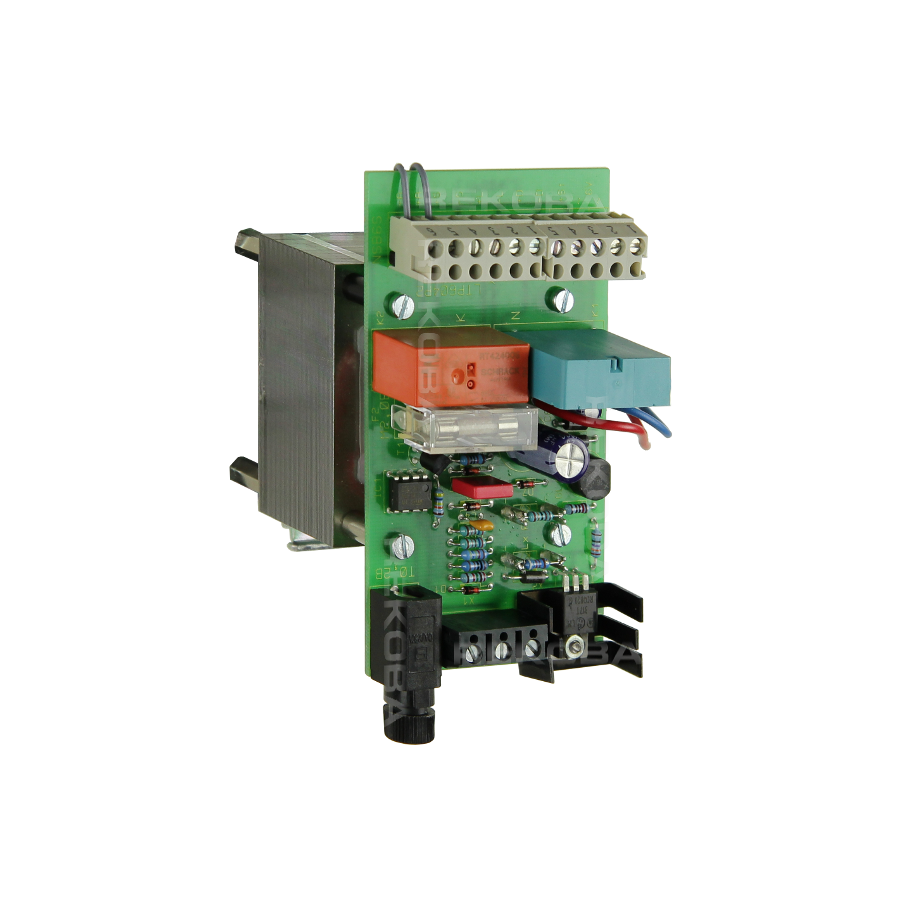

Notstromladeteil NSB6S ¶

NSB6S
NSB6S
Technische Daten
Eingangspannung 230 Vac
Ausgangsspannung 6 Vdc
6 Vac/20 VA
Nennleistung-Ladeteil 3 W / 500 mA
20 VA
Ausgänge 1 x gepuffert
1 x Vac - Netzbertrieb
1 x Notlicht
1 x permanent, geschaltet Netzbetrieb auf Batterie
1 x Störmeldung Tiefentladung
Ausstattung Tiefentladeschutz
Notlichtfunktion
Notlichtabschaltung
Störmeldung Tiefentladung
Anzeigen Netz
Netzausfall
Akku geladen
Umgebungstemperatur(max) 45 °C
Bauform Platine open frame
Schutzart IP00
Abmessungen 110 x 72 x 33 mm (B x H x T)
Leiterplattennummer LTP604

Notstromversorgung NSB6SU30 ¶

NSB6SU30
NSB6SU30

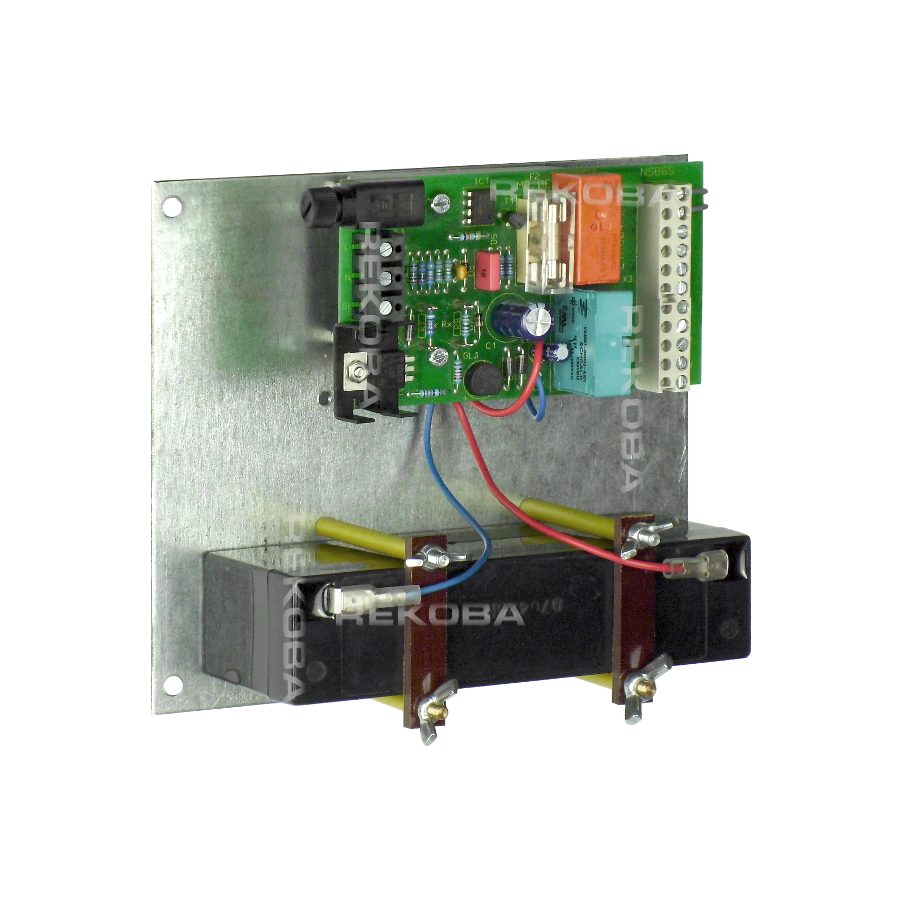

NSB6SU30 ist das Notstromladeteil NSB6S auf Montageplatte mit Akku (3 Ah).

Technische Daten
Ladeteil NSB6S
Akku Bleiakku 6 V, 3 Ah
Akku Best.-Nr. GPB-A306/3.0S
Bauform GEH360T2 (Montageplatte)
Abmessungen 160 x 142 x 90 mm (L x B x H)
Schutzart IP00

Notstromversorgung NSB6SA30-1 ¶

NSB6SA30-1
NSB6SA30-1

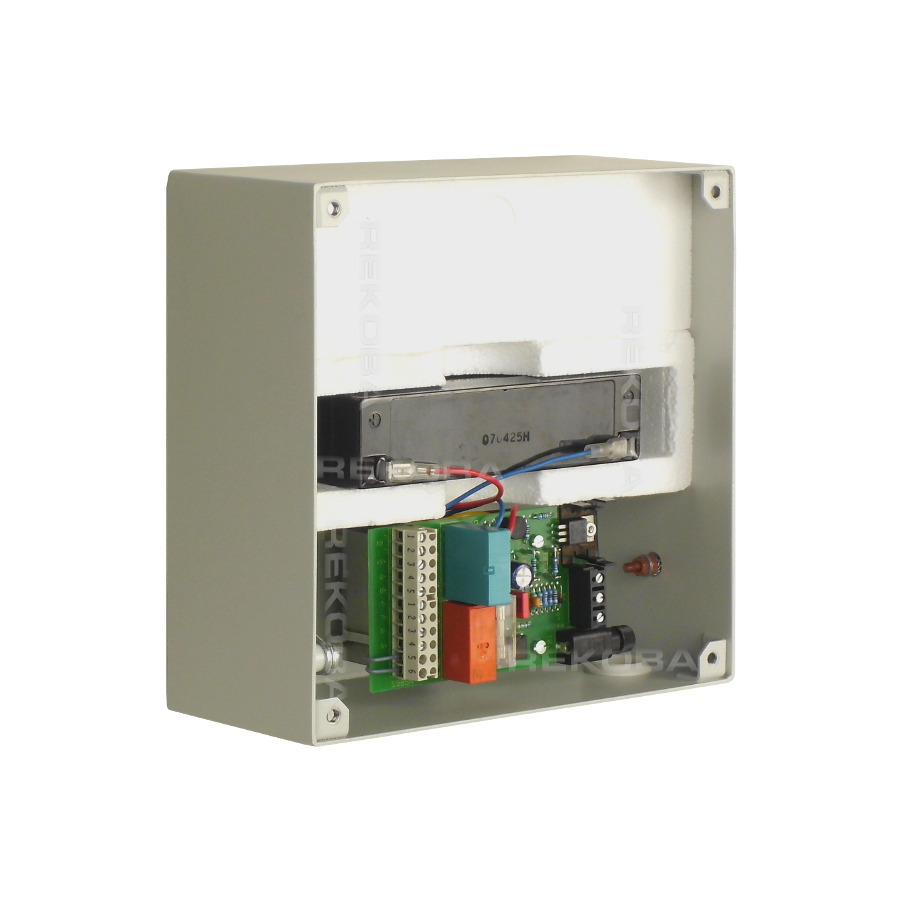

NSB6SA30-1 ist das Notstromladeteil NSB6S im Metallgehäuse mit Akku (3 Ah).

Technische Daten
Ladeteil NSB6S
Akku Bleiakku 6 V, 3 Ah
Akku Best.-Nr. GPB-A306/3.0S
Bauform GEH10-5 (Stahlblechgehäuse)
Abmessungen 207 x 207 x 92 mm (L x B x H)
Schutzart IP54

Dokumentation ¶

Bestellnummern ¶

Best.-Nr. Beschreibung
NSB6S NSB6S Ladeteil, 110 x 72 x 33 mm, IP00
NSB6SU30 NSB6S auf Montageplatte, 160 x 142 x 90 mm, IP00, Akku 3 Ah
NSB6SA30-1 NSB6S im Metallgehäuse, 207 x 207 x 92 mm, IP54, Akku 3 Ah
Letzte Änderung: 2020-09-09 11:13:34
