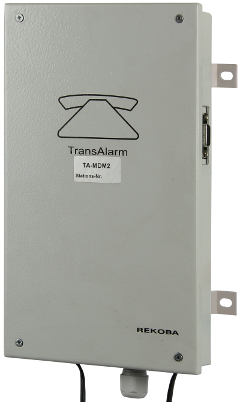

TransAlarm-Modem TAM2
Das TransAlarm-Modem ist für einen analogen Telefonanschluss als Datenübertragungsgerät in einer Notrufzentrale konzipiert.
Es verfügt über eine serielle Schnittstelle (RS232, 9-pol. Sub-D-Buchse) und einen Sprechstellenanschluss (6-pol. DIN-Buchse). Über die serielle Schnittstelle wird das TransAlarm-Modem per Verbindungskabel mit einem PC verbunden.
Als Sprechstelle wird eine Tischsprechstelle mit Schwanenhalsmikrofon oder eine Handapparat-Ausführung an die 6-pol. DIN-Buchse des TransAlarm-Modem angeschlossen.
Über das geräteseitig fest eingebaute Telefonkabel wird das TransAlarm-Modem an die Telefonanschlussdose angeschlossen.
| Technische Daten | |
|---|---|
| Spannungsversorgung | 12 oder 24 Vdc |
| Stromaufnahme |
90 mA Standby 180 mA bei Sprechverbindung |
| Telefonanschluss | Analoger Amtsanschluss, Vorrangschaltung, 6 pol. Western-Buchse (RJ12) |
| Wahlverfahren | DTMF, Zeichen- und Pausendauer: je 85 ms (veränderbar) |
| Wähltonerkennung | standardmäßig abgeschaltet. Wenn aktiv, dann 2 sec Tonauswertung / max. 7 sec Warten auf Wählton |
| Schleifenstromerkennung | I > 8 mA |
| Rufzeit (n. Wahlende) | 40 sec |
| Rufton | 1300 Hz, Tondauer 0,6 sec, Pause 1,7 sec |
| Antwortton | 2100 Hz, Dauer 3,3 sec, Sendebeginn 1,8 sec nach Aufschalten |
| Antworttonerkennung | Frequenz 2100 Hz, Erkennungsdauer 0,6 sec |
| Hörtonerkennung | Bandbreite 270…500 Hz, Empfindlichkeit -47 dB |
| Modulationsverfahren | FSK (entspr. CCITT V.23) |
| Übertragungsgeschwindigkeit |
Vollduplex (asynchron): Senden mit 75 bps, Empfang mit 1200 bps Halbduplex: Senden und Empfangen mit 1200 bps |
| Abmessungen | 140 x 240 x 40 mm (B x H x T) |
| Leiterplattennummer | LTP9100 |
| Dokumentation |
TransAlarm-Modem TAM2 - Handbuch EPROM-Wechsel TAS21/TA-MDM2 - Anleitung |

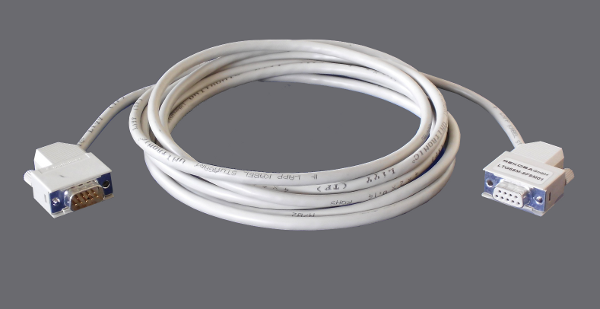

PC-Kabel LTG68M-9F9M01 ¶
Verbindungskabel TAM2 <-> PC
| Technische Daten | |
|---|---|
| Ausstattung | D-SUB9 Stecker/Buchse |
| Länge | 3 m |

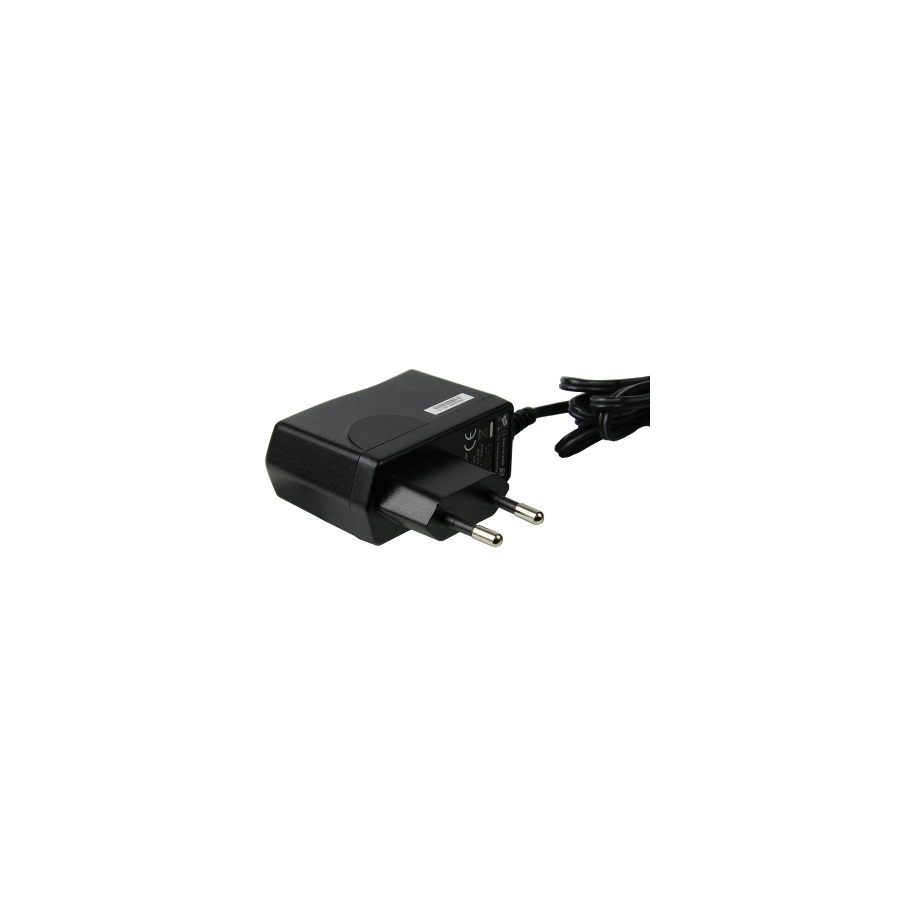

Steckernetzteil UAD-HNP12-120 ¶
Steckernetzgerät 230V/12V 12W für TAM2
| Technische Daten | |
|---|---|
| Ausstattung |
Netzstecker Anschlussbuchse Schutzisolation |
| Abmessungen | 80 x 65 x 28 mm (B x H x T) |
Bestellnummern ¶
| Best.-Nr. | Beschreibung |
|---|---|
| TA-MDM2 | TransAlarm-Modem TAM2 für eine Amtsleitung |
| LTG68M-9F9M01 | Verbindungskabel TAM <-> PC (RS232) |
| UAD-HNP12-120 | Steckernetzgerät 230V/12V 12W für TAM2 |
