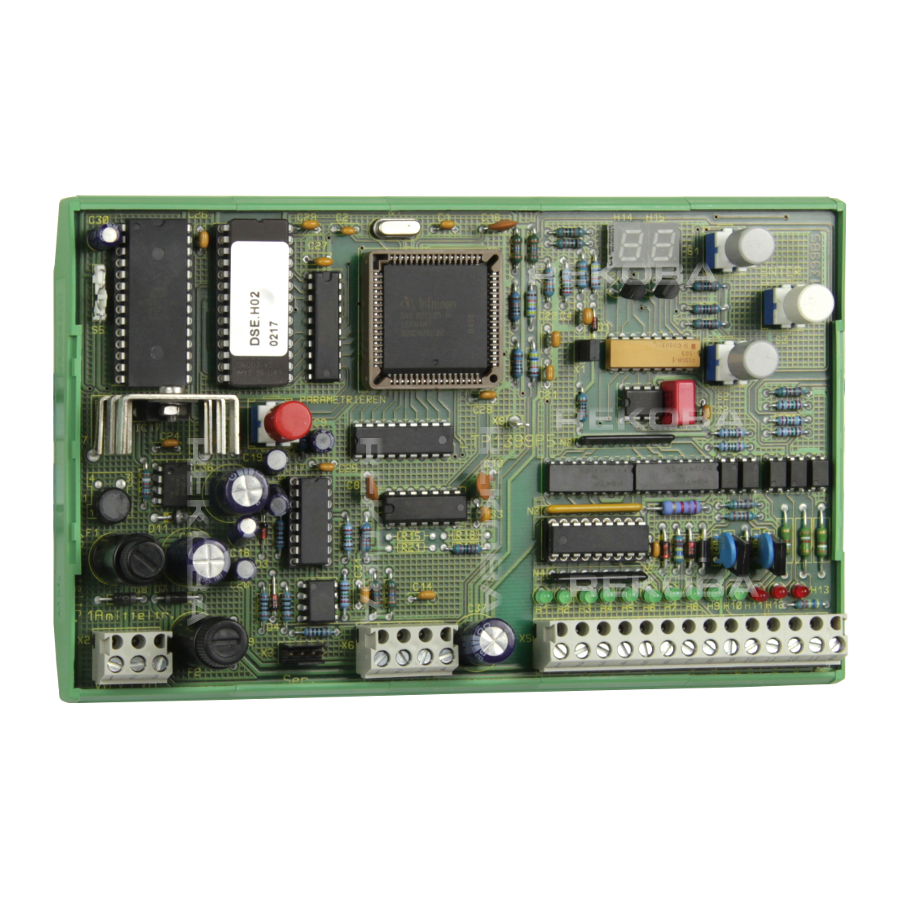

Auswerteelektronik SKW1399 für DSE250
Die Auswerteelektronik der digitale Schachtkopiereinrichtung (DSE) bildet in Abhängigkeit der Position sowie der parametrierten Steuerungs- und Schachtcharakteristik die erforderlichen Schachtsignale für die Aufzugssteuerung. Die digitale Schachtkopiereinrichtung (DSE) besteht aus der Elektronikbaugruppe SKW1399 und dem Inkrementalgeber.
| Technische Daten | |
|---|---|
| Spannungsversorgung | 24 Vdc |
| Ein-/Ausgänge |
10 Signalausgänge (8x Schachtsignale) 3 Signaleingänge Eingang Inkrementalgeber |
| Schnittstellen | serielle Schnittstelle zum Parametrieren |
| Ausstattung |
Tasten zum Parametrieren Segmentanzeige LED-Anzeigen Steuersignale Gehäuse zur Montage auf Hutschiene |
| Abmessungen | 180 x 110 x 57 mm (B x H x T) |
| Leiterplattennummer | LTP1399 |
Siehe auch ¶
|
Schachtkopierung Schachtkopierung für Aufzüge |
Dokumentation ¶
Bestellnummern ¶
| Best.-Nr. | Beschreibung |
|---|---|
| SKW1399 | DSE Auswerteelektronik auf Kunststoffträger für Tragschienenmontage |
| SW-PARAM-DSE250 | SKW1399 Parametriersoftware |
| LTG-EKM-ST9.4 | SKW1399 Parametrierkabel |
