Aufzugssteuerungen EKM8, EKM16 und EKM32

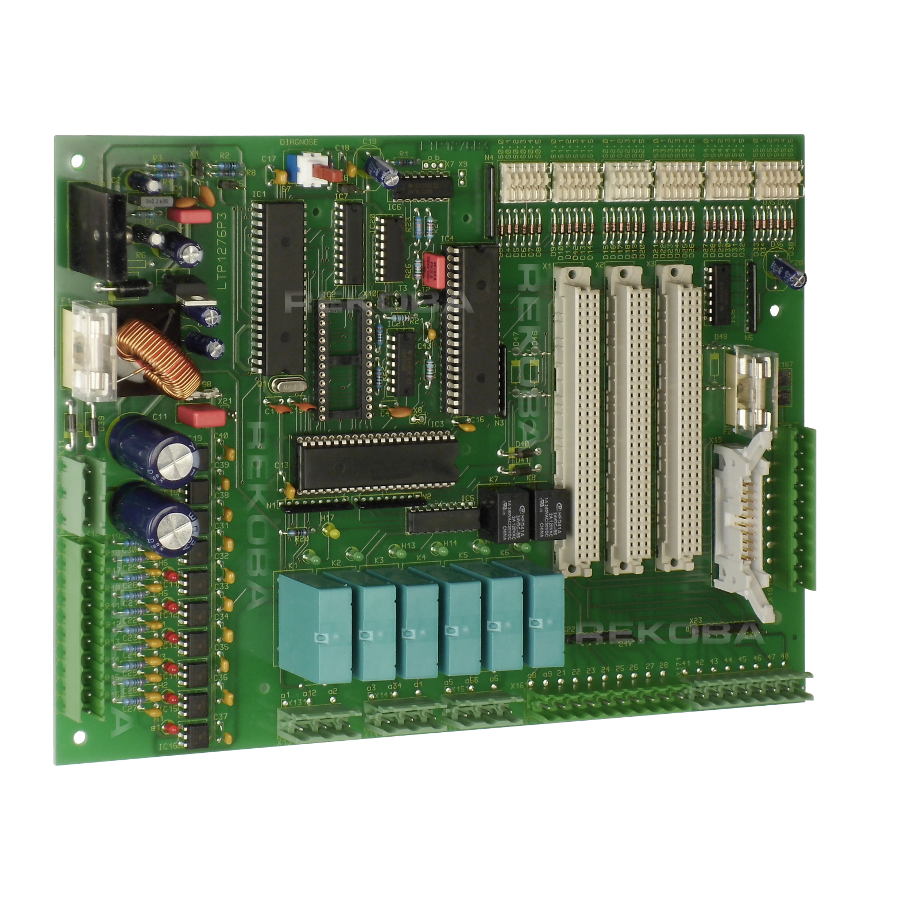

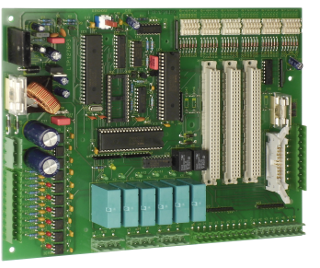

Grundgerät EKM8 ¶

Im Grundaufbau besteht eine EKM8 aus einer EKM1276STK und unterstützt zwei Haltestellen direkt. Zur Erweiterung auf bis zu 8 Haltestellen dienen die Zusatzkarten EKM1271 (bzw. EKM1271ALT) und EKM1273 (bzw. EKM1272). Mit der externen Erweiterung EKM1300-STK werden bis zu 16 Halt unterstützt.

Technische Daten
Abmessungen	250 x 180 mm (B x H)
Leiterplattennummer	LTP1276-1 LTP1276-2 LTP1276-3
Dokumentation	Kommandogerät EKM8 - Handbuch

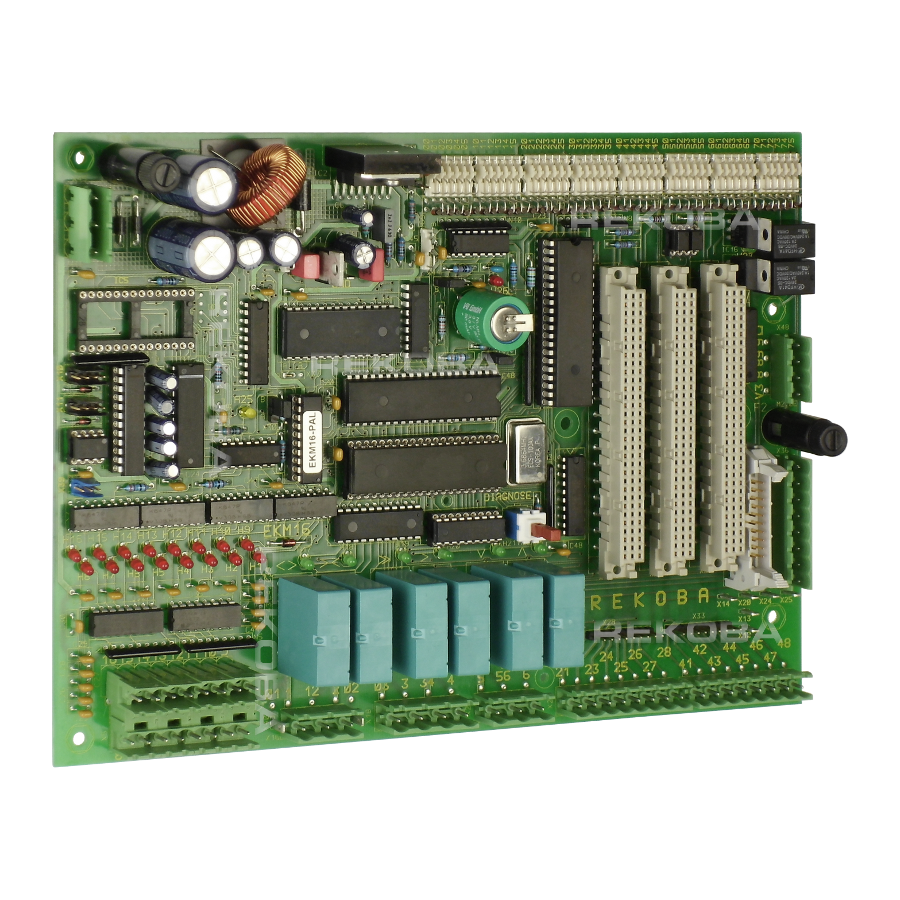

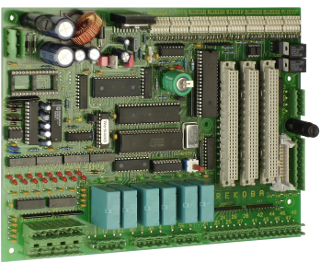

Grundgerät EKM16 ¶

Im Grundaufbau besteht eine EKM16 aus einer EKM1276-5 und unterstützt zwei Haltestellen direkt. Zur Erweiterung auf bis zu 8 Haltestellen dienen die Zusatzkarten EKM1271 und EKM1273. Mit der externen Erweiterung EKM1300-STK oder EKM1301 werden bis zu 64 Halt unterstützt.

Technische Daten
Abmessungen	250 x 180 mm (B x H)
Leiterplattennummer	LTP1276-4 LTP1276-5
Dokumentation	Elektronisches Kommandogerät EKM16 - Handbuch

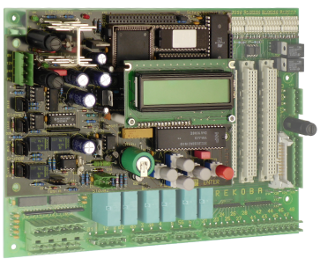

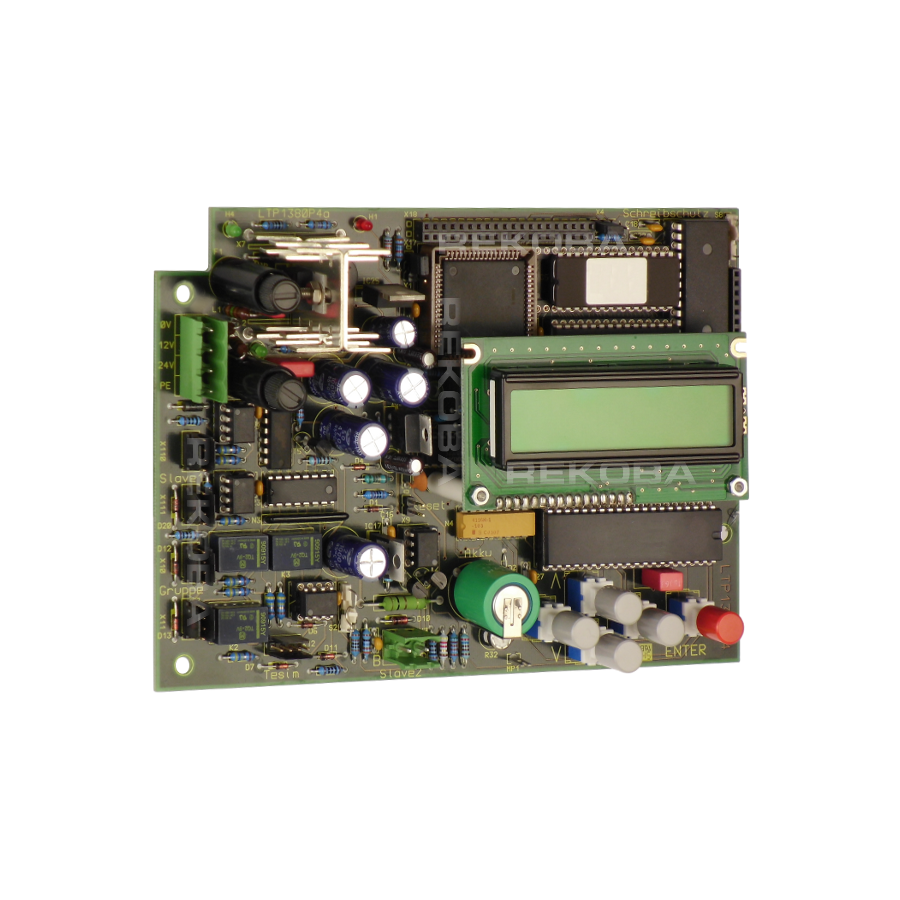

Grundgerät EKM32 ¶

Die EKM32 besteht aus einer EKM16 Grundkarte und einer fest darüber montierten EKM1380 (sog. EKM32 Master). Sie unterstützt zwei Haltestellen direkt. Zur Erweiterung auf bis zu 8 Haltestellen dienen die Zusatzkarten EKM1271 und EKM1273. Mit der externen Erweiterung EKM1300-STK oder EKM1301 werden bis zu 64 Halt unterstützt. Die Codierschalter auf der EKM16 Grundkarte sind bei EKM32 unwirksam.

Technische Daten
Abmessungen	250 x 180 mm (B x H)
Leiterplattennummer	LTP1380
Dokumentation	Elektronisches Kommandogerät EKM32 - Handbuch

Steckkarten für Grundgeräte

Die folgenen Karten werden direkt auf die EKM8/16/32 Grundkarten aufgesteckt.

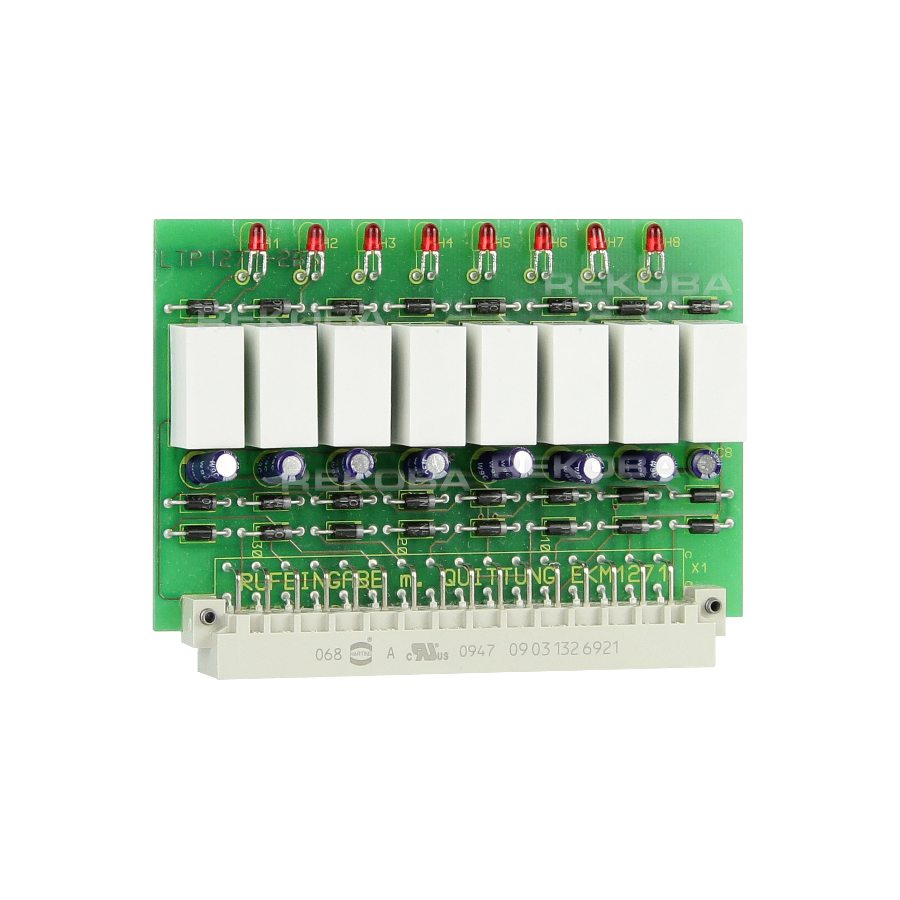

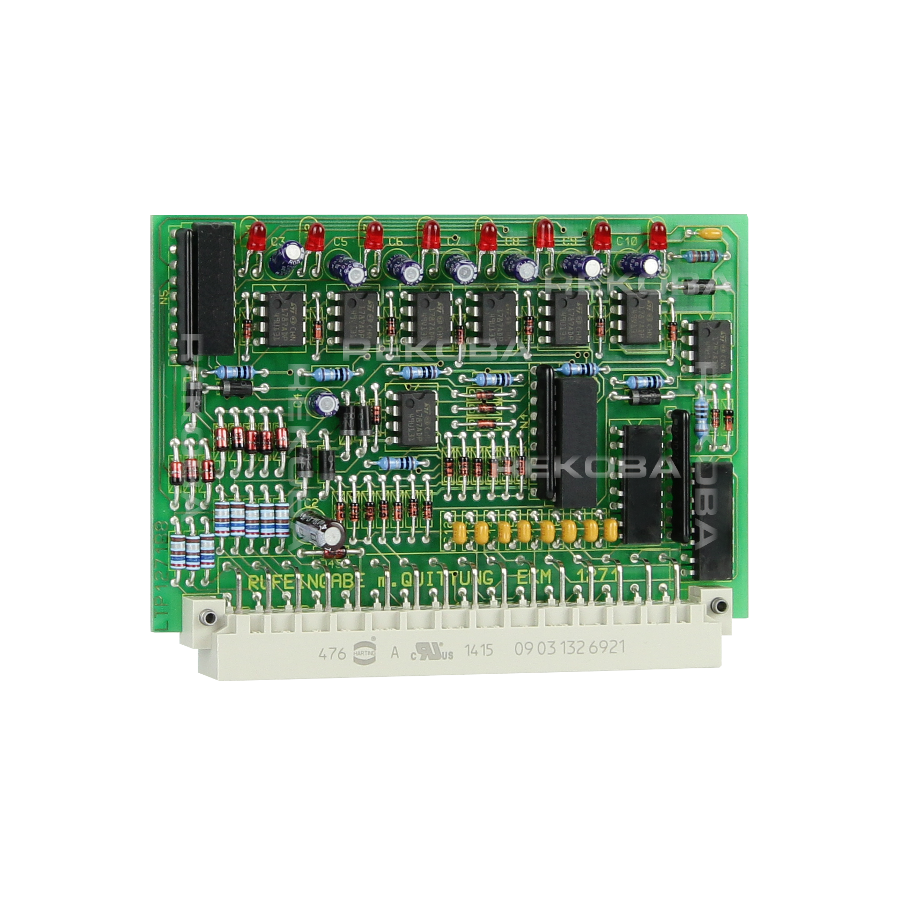

EKM1271, EKM1271ALT: 8 x Rufeingabe mit Quittung ¶

Von der aktuellen EKM1271 ist noch der Vorgänger EKM1271ALT in Umlauf. Es ist darauf zu achten, EKM1271ALT nur mit der Standortausgabe EKM1272 und EKM1271 nur mit der Standortausgabe EKM1273 zu kombinieren.

Technische Daten
Abmessungen	105 x 76 mm (B x H)
Leiterplattennummer	LTP1271 (EKM1271) LTP1271-2 (EKM1271ALT)

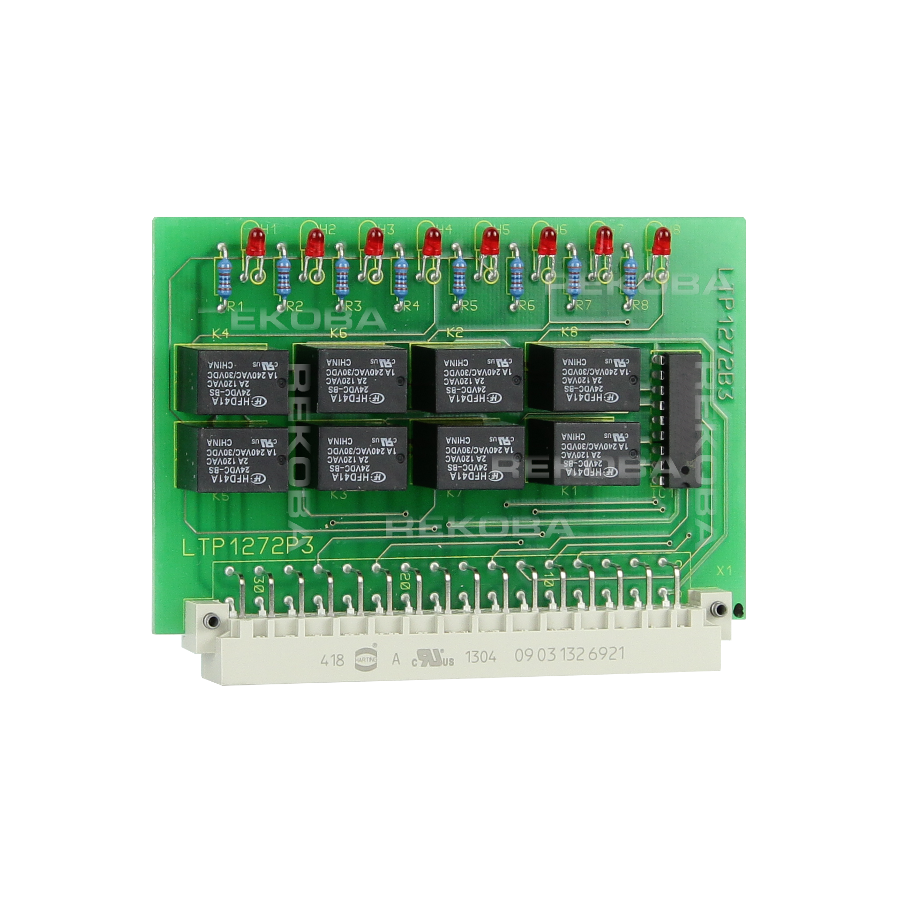

EKM1272: 8 x Standortausgabe ¶

Die Standortausgabekarte EKM1272 wird mit der Rufeingabekarte EKM1271ALT kombiniert.

Technische Daten
Abmessungen	105 x 76 mm (B x H)
Leiterplattennummer	LTP1272

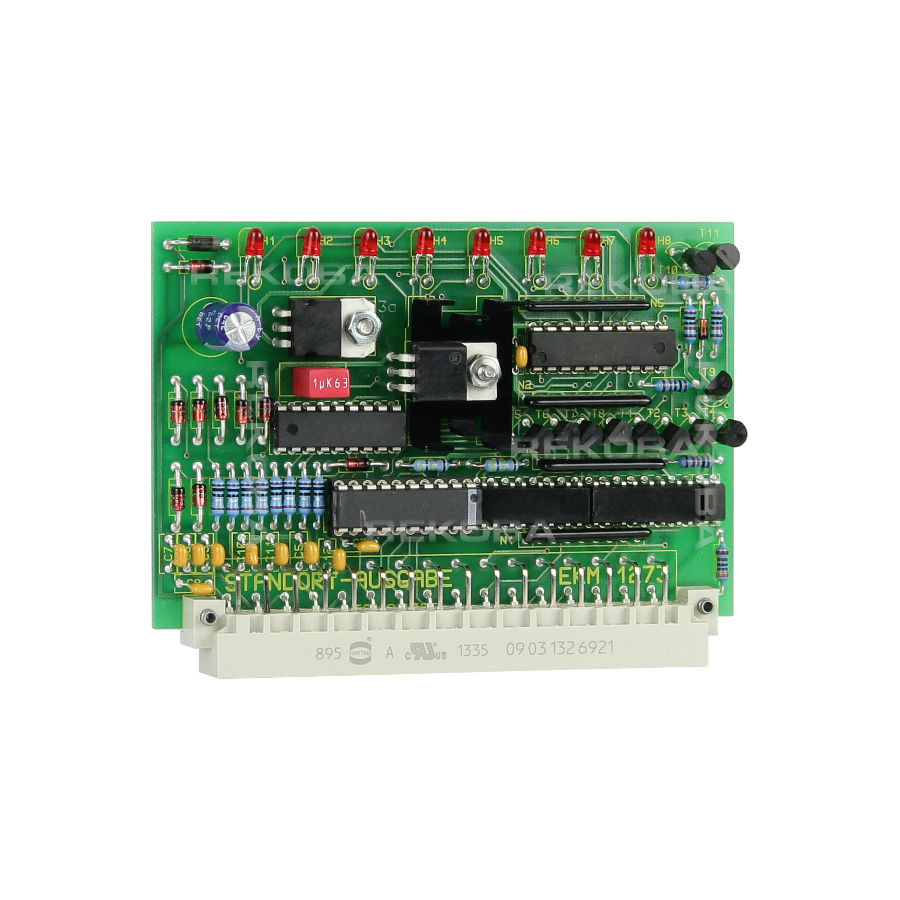

EKM1273: 8 x Standortausgabe ¶

Die Standortausgabekarte EKM1273 wird mit der Rufeingabekarte EKM1271 kombiniert.

Technische Daten
Abmessungen	105 x 76 mm (B x H)
Leiterplattennummer	LTP1273

Erweiterungen

EKM1300-STK: Erweiterungskarte Z6 ¶

Die EKM1300-STK bietet 6 zusätzliche Steckplätze und ist für EKM8, EKM16 und EKM32 geeignet.

Technische Daten
Abmessungen	105 x 76 mm (B x H)
Leiterplattennummer	LTP1300

EKM1301: Erweiterungskarte Z6 für EKM16 und EKM32 ¶

Die EKM1301 bietet 6 zusätzliche Steckplätze und ist nur für EKM16 und EKM32 geeignet.

Technische Daten
Abmessungen	180 x 165 mm (B x H)
Leiterplattennummer	LTP1301

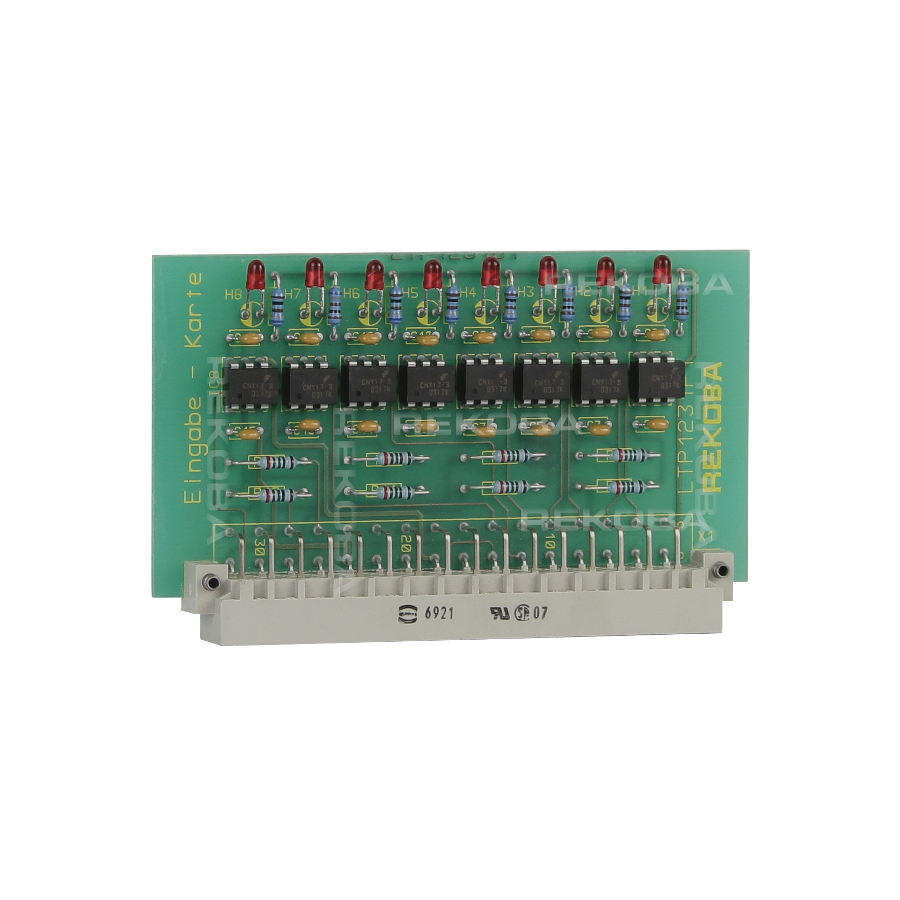

EKM1231: Z6 Übernahmemodul für EKM8 ¶

Die EKM1231 bietet 8 Eingaben für Übernahme von einer Erweiterungskarte Z6 in einer EKM8 Steuerung. Sie wird auf die EKM8 Grundkarte gesteckt.

Technische Daten
Abmessungen	105 x 63 mm (B x H)
Leiterplattennummer	LTP1231

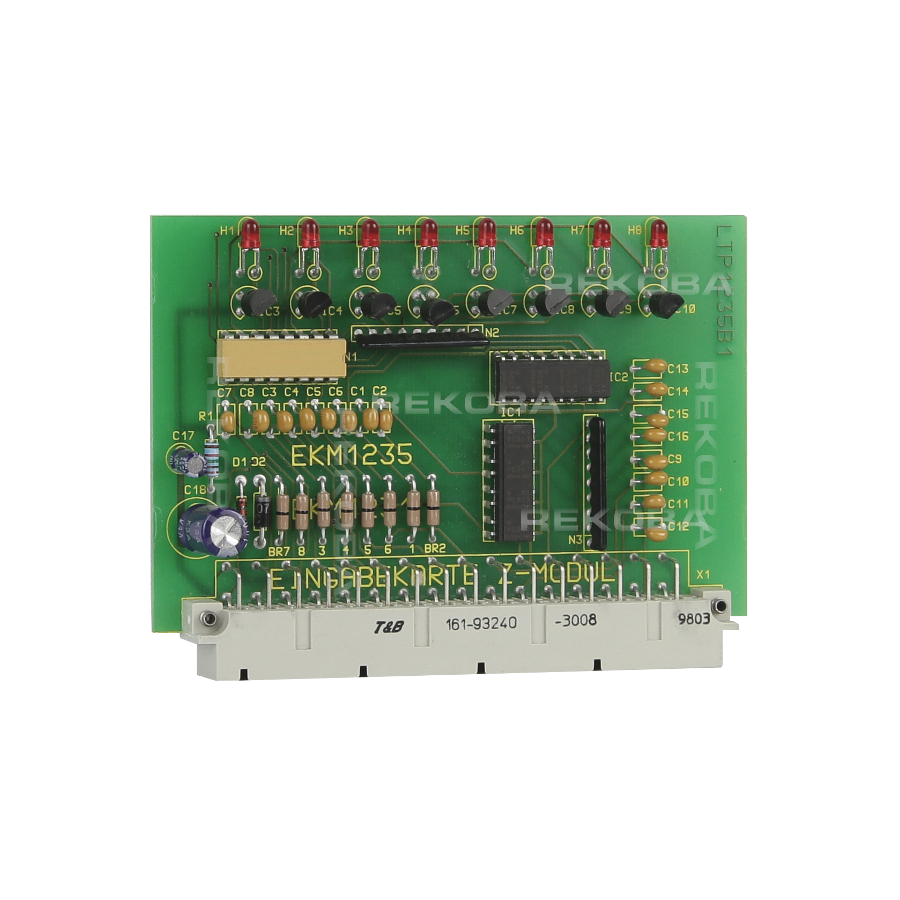

EKM1235: Z6 Übernahmemodul ¶

Die EKM1235 bietet 8 Eingaben für Übernahme von einer Erweiterungskarte Z6 (alternativ kann EKM1231 verwendet werden). Sie wird auf die Grundkarte gesteckt.

Technische Daten
Abmessungen	105 x 76 mm (B x H)
Leiterplattennummer	LTP1235

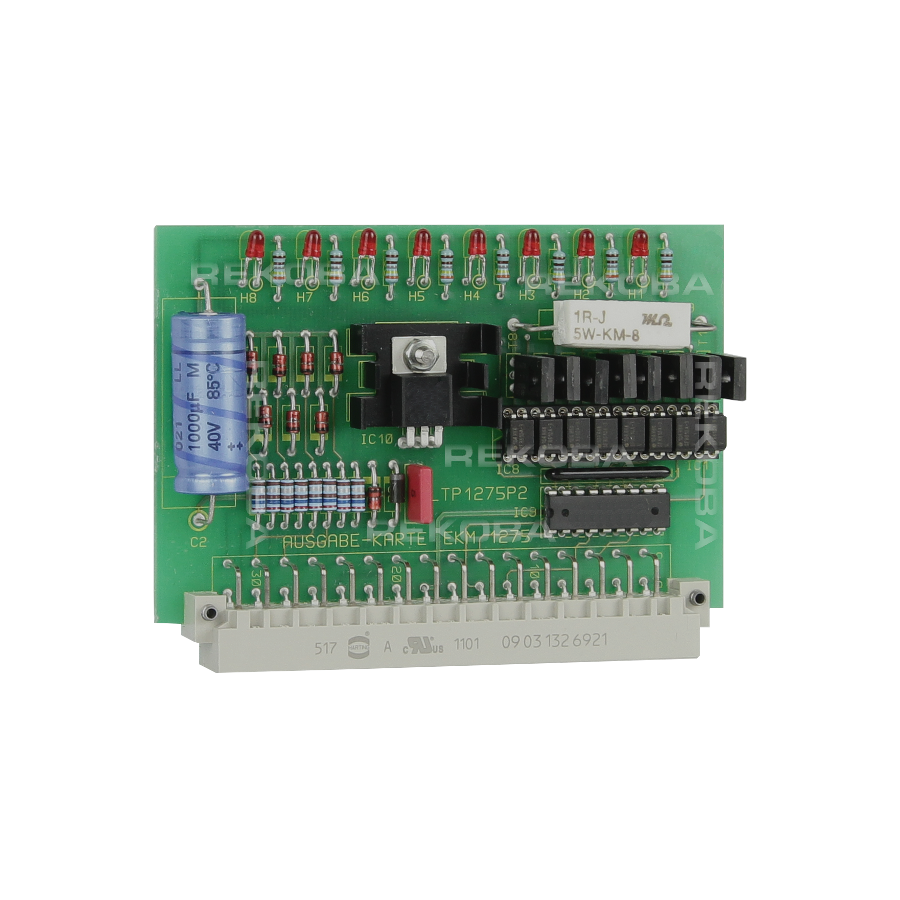

EKM1275: Z6 Übergabemodul ¶

Die EKM1275 bietet 8 Open-Collector-Ausgaben für Übergabe an eine Erweiterungskarte Z6. Sie wird auf die Grundkarte gesteckt.

Technische Daten
Abmessungen	105 x 76 mm (B x H)
Leiterplattennummer	LTP1275

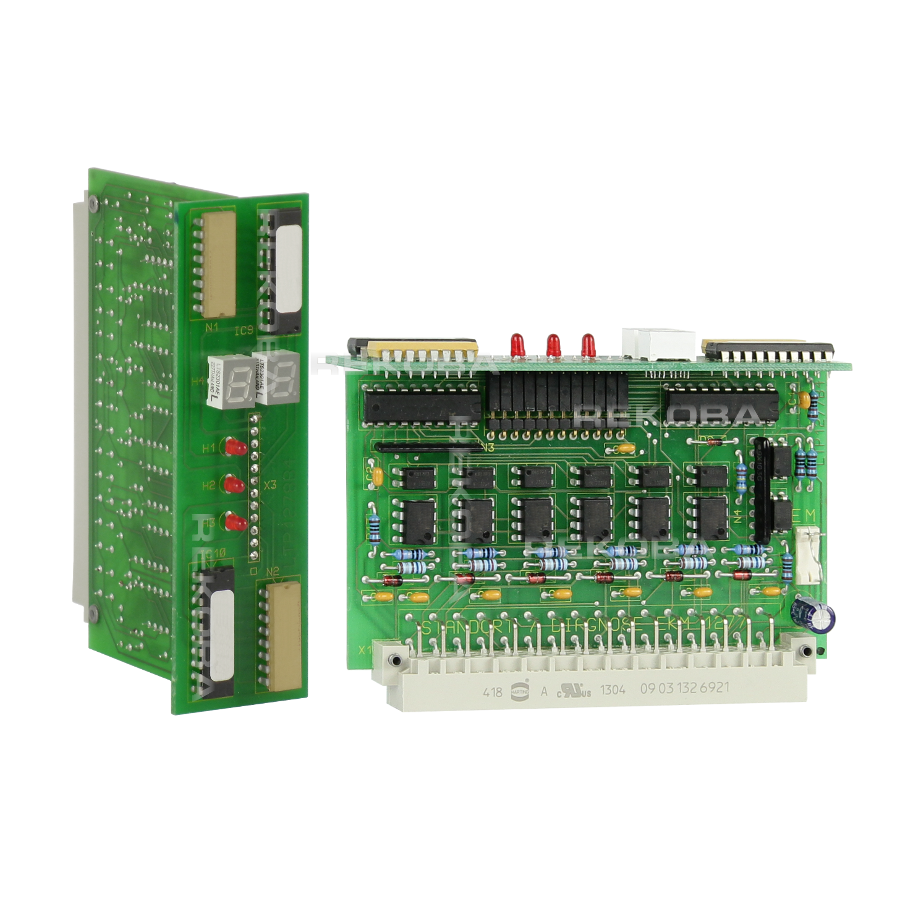

EKM1277: 8 x Standortausgabe oder Störwertanzeige für Z6 ¶

Auf einer Z6 Erweiterungskarte entspricht die EKM1277 einer Standortausgabekarte EKM1273. Alternativ kann sie auf der Grundkarte zur Störwertanzeige gesteckt werden.

Technische Daten
Abmessungen	105 x 78 mm (B x H)
Leiterplattennummer	LTP1277

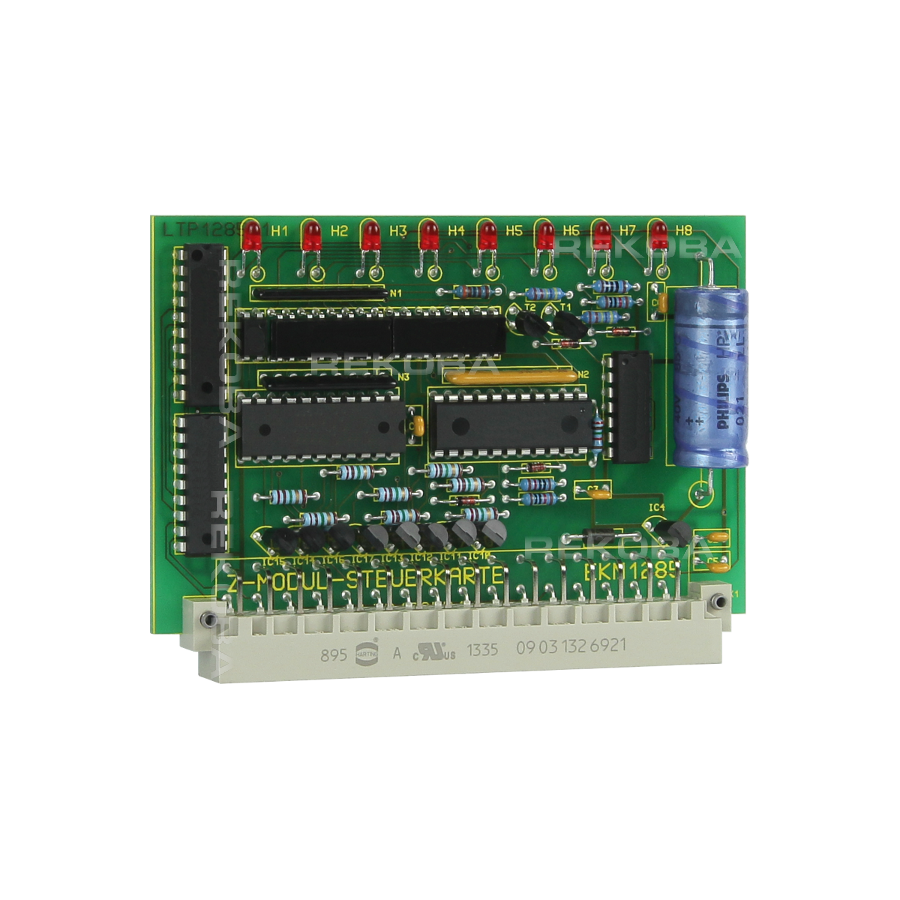

EKM1285: Z6(EKM1301)-Übergabemodul ¶

Die EKM1285 ist das Übergabemodul für die Erweiterungskarte Z6 (EKM1301). Sie wird auf die Grundkarte gesteckt.

Technische Daten
Abmessungen	105 x 76 mm (B x H)
Leiterplattennummer	LTP1285

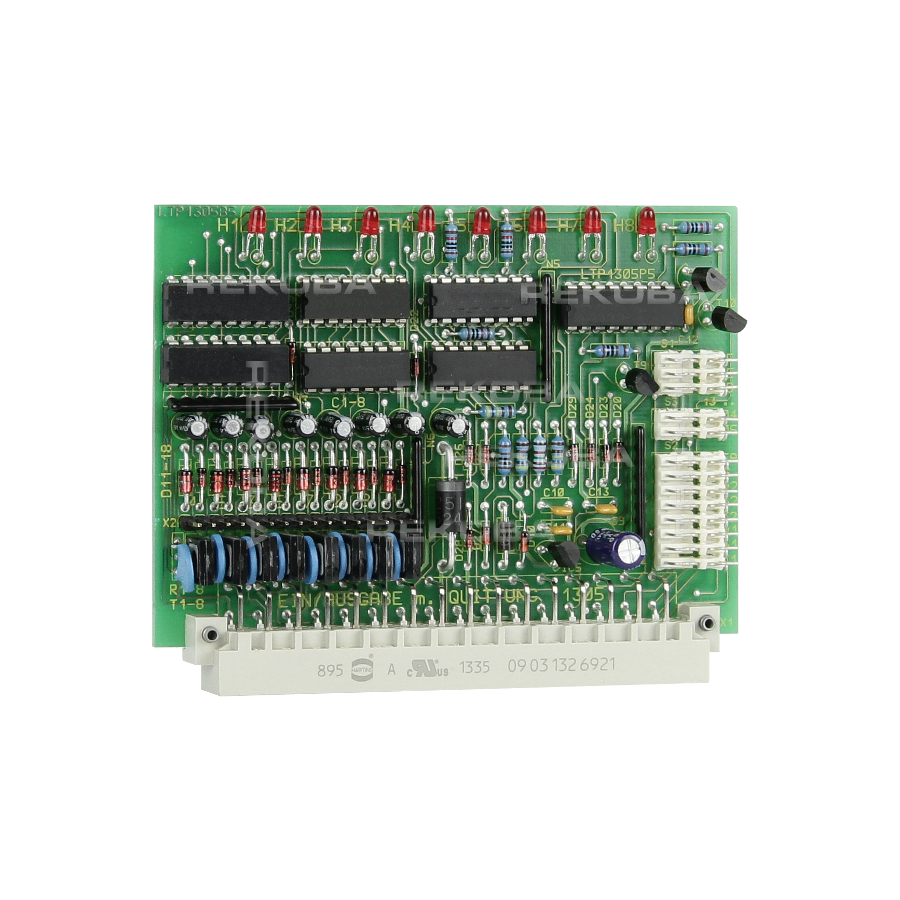

EKM1305: 8 x Rufeingabe oder Standortausgabe für Z6 ¶

Je nach Einstellung arbeitet die EKM1305 entweder als Rufeingabe oder Standortausgabe und ist das Ersatzteil für EKM1304 und EKM1306.

Technische Daten
Abmessungen	105 x 83 mm (B x H)
Leiterplattennummer	LTP1305

Bestellnummern ¶

Best.-Nr.	Beschreibung
EKM1276-STK	Aufzugssteuerung EKM8, Grundkarte mit steckbaren Schraubklemmen
EKM1276-5	Aufzugssteuerung EKM16, Grundkarte
EKM1380	Aufzugssteuerung EKM32, Grundkarte aufbauend auf EKM1276-5
EKM1271	EKM Steckkarte: 8 x Rufeingabe mit Quittung, wird in Kombination mit EKM1273 (Standortausgabe) verwendet
EKM1272	EKM Steckkarte für 8 x Standortausgabe, wird in Kombination mit EKM1271ALT (Rufeingabe mit Quittung) verwendet
EKM1273	EKM16/32 Steckkarte für 8 x Standortausgabe, wird in Kombination mit EKM1271 (Rufeingabe mit Quittung) verwendet
EKM1231	EKM8/MRK86 Z6-Übergabemodul für 8 Signale, 24V
EKM1235	EKM Überwachungsmodul
EKM1275	EKM8/16/32 Z6 Übergabemodul: Ausgabe mit Optokoppler
EKM1277	EKM1301-Steckkarte für Standort-/Störwertanzeige
EKM1279	EKM16/32 Zusatz: Slave Modul
EKM1285	Übergabemodul für EKM1301/Z6
EKM1287	EKM16/32 TESIM-Adapter
EKM1287O	EKM16 TESIM-ADAPTER
EKM1300-STK	Erweiterungsmodul mit 6 Steckplätzen
EKM1301	EKM16/32 Zusatzkarte Z6 mit 6 Steckplätzen
EKM1305	EKM8/16/32 Steckkarte für Z6 Modul (EKM1300 oder EKM1301); 8 Rufe oder 8 Standorte; Ersatz für EKM1304 und EKM1306
EKM1387	EKM16/32/64 TESIM-Weiche für bis zu 8 Aufzügen in EKM-Gruppe
