Notstromversorgung SVB12-4

SVB12-4TSSVB12-4TS
SVB12-4SVB12-4

Notstromversorgungsgeräte vom Typ SVB12-4 basieren auf dem Notstromladeteil SVB12-4 aus Tiefentladeschutzmodul (LTP6014) und dem Netzteil. Es liefert eine Spannung von 12 V für Verbraucher mit relativ hoher Leistung von maximal 48 W.

Zum Schutz der Akkus verfügt es über einen Tiefentladeschutz, unterstützt die Sonderfunktion Batterietest und hat eine Notlichtfunktion.

Notstromladeteil SVB12-4

Technische Daten
Eingangspannung230 Vac
Ausgangsspannung12 Vdc
Nennleistung-Ladeteil48 W /4 A
Ausgänge(Anzahl)(2) gepuffert
(2) Notlicht
AusstattungTiefentladeschutz
Batterietest
Notlichtfunktion
AnzeigenNetz
Netzausfall
Umgebungstemperatur(max)45 °C
BauformPlatine und Netzteil open frame
SchutzartIP00
Abmessungen130 x 78 x 70 mm (B x H x T)
Leiterplattennummer TiefentladeschutzmodulLTP6040

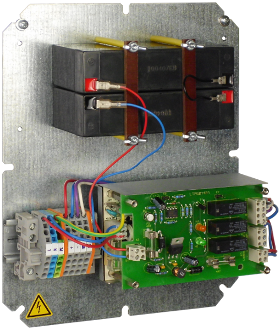

Notstromversorgungsgeräte SVB12-4U30

SVB12-4U30SVB12-4U30

SVB12-4U30 ist das Notstromladeteil SVB12-4 auf Montageplatte mit Akkus (3 Ah).

Technische Daten
LadeteilSVB12-4
Akkus2 x Bleiakku 6 V, 3 Ah
Akku Best.-Nr.GPB-A306/3.0S
BauformGEH1372 (Montageplatte)
Abmessungen215 x 265 x 95 mm (L x B x H)
SchutzartIP00

Notstromversorgungsgeräte SVB12-4A30

SVB12-4A30SVB12-4A30

SVB12-4A30 ist das Notstromladeteil SVB12-4 im Metalgehäuse mit Akkus (3 Ah).

Technische Daten
LadeteilSVB12-4
Akkus2 x Bleiakku 6 V, 3 Ah
Akku Best.-Nr.GPB-A306/3.0S
BauformGEH10-5 (Stahlblechgehäuse)
Abmessungen207 x 207 x 97 mm (L x B x H)
SchutzartIP54

Zubehör

6 Volt Akkus6 Volt Akkus
6 Vdc Akkumulatoren mit 2 oder 3.3 Ah Kapazität
12 Volt Akkus12 Volt Akkus
12 Vdc Akkumulatoren mit 1.2, 1.9 oder 7.2 Ah Kapazität

Handbuch

Bestellnummern

Best.-Nr.Beschreibung
SVB12-4SVB12-4 Ladeteil, 130 x 78 x 70 mm, IP00
SVB12-4TSSVB12-4 für Tragschienenmontage
SVB12-4A30SVB12-4 auf Montageplatte, 215 x 265 x 95 mm, IP00, Akku 3 Ah
SVB12-4U30SVB12-4 im Metallgehäuse, 207 x 207 x 97 mm, IP54, Akku 3 Ah
Letzte Änderung: 2017-02-15 15:43:38
