Display-Module für EKM LIN-Bus

TFT3204 ¶

TFT3204
TFT3204
Technical data
Spannungsversorgung 20-28 Vdc
Stromaufnahme 100 mA (24 Vdc)
Farbtiefe 65535
Auflösung 400 x 240
Kontrastverhältnis 500:1
Temperaturbereich 10 bis 60 °C
Relative Luftfeuchte 10% bis 90%
Ausstattung TFT3.2"
4 x I/O
Buzzer
4 MB Speicher
USB Schnittstelle (mit Adapter)
Abmessungen 105 x 48 x 18 mm (B x H x T)

LCD3204 ¶

LCD3204
LCD3204
LCD3204 Symbole
LCD3204 Symbole
Technical data
Spannungsversorgung 20-28 Vdc
Stromaufnahme 30-100 mA (24 Vdc - abhängig von der Helligkeit der Hintergrundbeleuchtung)
zusätzlich 30mA, wenn USB-Gerät angeschlossen
Farbe Pixel weiß
Hintergrund blau
Auflösung 128 x 64
Temperaturbereich 10 bis 60 °C
Relative Luftfeuchte 10% bis 90%
Ausstattung LCD3.2"
4 x I/O
Buzzer
80kB Speicher
USB Schnittstelle (mit Adapter)
Abmessungen 105 x 58 x mm (B x H)

TFT43e ¶

TFT43e
TFT43e
Technical data
Spannungsversorgung 11-27 Vdc
Stromaufnahme 120 mA (24 Vdc)
Farbtiefe 65535
Auflösung 480 x 272
Kontrastverhältnis 500:1
Temperaturbereich 10 bis 60 °C
Relative Luftfeuchte 10% bis 90%
Ausstattung TFT4.3"
500 KB Speicher
USB Schnittstelle (mit Adapter)
Abmessungen 130 x 70 x 16 mm (B x H x T)

TFT56 ¶

TFT56
TFT56
Technical data
Spannungsversorgung 11-27 Vdc
Stromaufnahme 200 mA (24 Vdc)
Farbtiefe 65535
Auflösung 640 x 480
Kontrastverhältnis 500:1
Temperaturbereich 10 bis 60 °C
Relative Luftfeuchte 10% bis 90%
Ausstattung TFT5.6"
SD-Karten-Einschub (MicroSD)
2 Eingänge für Notrufe (Optokoppler)
8 MB Speicher
USB Schnittstelle (mit Adapter)
Abmessungen 150 x 110 x 19 mm (B x H x T)

TFT70 ¶

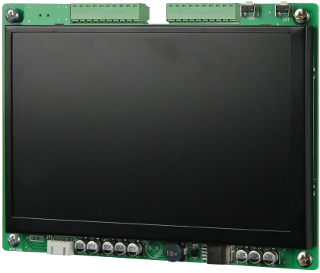

TFT70
TFT70
Technical data
Spannungsversorgung 11-27 Vdc
Stromaufnahme 300 mA (24 Vdc)
Farbtiefe 65535
Auflösung 800 x 480
Kontrastverhältnis 500:1
Temperaturbereich 10 bis 60 °C
Relative Luftfeuchte 10% bis 90%
Ausstattung TFT7.0"
SD-Karten-Einschub (MicroSD)
2 Eingänge für Notrufe (Optokoppler)
8 MB Speicher
USB Schnittstelle (mit Adapter)
Abmessungen 175 x 127 x 20 mm (B x H x T)

Dokumentation ¶

Punktmatrix-Anzeige EKM6688 ¶

EKM6688
EKM6688

Die Punktmatrix-Anzeige EKM6688 wird auf einem der folgenden LIN-Bus E/A-Module aufgesteckt:

Technical data
Ausstattung Dotmatrix
Installationsite Kabine
Etage
Abmessungen 75 x 60 mm (B x H)
Leiterplattennummer LTP6688

Kompatible Steuerungen mit LIN-Bus ¶

EKM66
Aufzugssteuerung EKM66
EKM68
Aufzugssteuerung EKM68

Bestellnummern ¶

Order no. Description
TFT3204 TFT Display 3,2" mit LIN-Interface für EKM66/68, 4 x I/O, Buzzer
TFT43E TFT Display 4,3" mit LIN-Interface für EKM66/68, Eco-Serie
TFT56 TFT Display 5,6" mit LIN-Interface für EKM66/68
TFT7 TFT Display 7,0" mit LIN-Interface für EKM66/68
EKM6688 Punktmatrix-Anzeige 8x8 Punkte, 2-stellig
