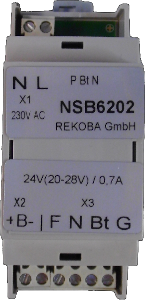

Notstromladeteil NSB6202

NSB6202
NSB6202

NSB6202 ist der Nachfolger der 24V Notstromladegeräte NSB24 und NSB6012-24 (für die 12Vdc-Ausführung siehe NSB6201).

NSB6202 vereint das 230 Vac Netzteil und das 24 Vdc Ladeteil. Es wird mit einer Betriebsspannung von 230 Vac gespeist und bei Netzausfall mit 24V aus zwei Akkus versorgt (nicht Teil des Lieferumfangs). Durch die ausschließliche Verwendung von SMD-Bauteilen ist es leichtgewichtig und kompakt.

Zum Schutz des Akkus verfügt es über einen Tiefentladeschutz, unterstützt die Sonderfunktion Batterietest und hat eine Notlichtfunktion.

Technische Daten
Eingangspannung 230 Vac
Ausgangsspannung 24 Vdc (20..28 V)
Nennleistung Ladeteil 20 W / 0,7 A (inklusive Ladereserve)
Ausgänge 1 x gepuffert
1 x Notlicht
Ausstattung Tiefentladeschutz
Batterietest
Notlichtfunktion
Anzeigen Netz
Netzausfall
Batterietest
Umgebungstemperatur(max) 45 °C
Bauform Kunstoffgehäuse mit Tragschienenhalterung
Schutzart IP40
Abmessungen 34 x 88 x 56 mm (B x H x T)

Zubehör ¶

12 Volt Akkus
12 Vdc Akkumulatoren mit 1.2, 1.9 oder 7.2 Ah Kapazität
Halterungen
Tragschienenhalterungen für externe Akkus

Dokumentation ¶

Bestellnummern ¶

Best.-Nr. Beschreibung
NSB6202 230 Vac/24 Vdc Ladegerät für Tragschiene, 34x88x56mm (BxHxT), IP40, ohne Akkus
NSB24A18-6202-OB NSB6202 im Kunststoffgehäuse, 207x207x98mm (LxBxH), IP65, ohne Akkus
NSB24A18-6202 NSB6202 im Kunststoffgehäuse, 207x207x98mm (LxBxH), IP65, 2x12V Akku
NSB24U18-6202 NSB6202 auf Grundplatte, 160x145x90mm (LxBxH), IP21, 2x12V Akku
