Notstromversorgung NSB6201

Notstromversorgungsgeräte vom Typ NSB6201 basieren auf dem Notstromladeteil NSB6201.

Notstromladeteil NSB6201 ¶

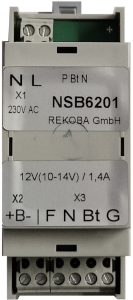

NSB6201
NSB6201

NSB6201 ist der Nachfolger der 12V Notstromladegeräte NSB12 und NSB6012-12 (für die 24Vdc-Ausführung siehe NSB6202).

NSB6201 vereint das 230 Vac Netzteil und das 12 Vdc Ladeteil. Es wird mit einer Betriebsspannung von 230 Vac gespeist und bei Netzausfall mit 12V aus einem Akku versorgt (nicht Teil des Lieferumfangs). Durch die ausschließliche Verwendung von SMD-Bauteilen ist es leichtgewichtig und kompakt.

Zum Schutz des Akkus verfügt es über einen Tiefentladeschutz, unterstützt die Sonderfunktion Batterietest und hat eine Notlichtfunktion.

Technische Daten
Eingangspannung 230 Vac
Ausgangsspannung 12 Vdc (10..14 V)
Nennleistung Ladeteil 12 W (20 W) / 1 A (+0,4 A Reserve)
Ausgänge 1 x gepuffert
1 x Notlicht
Ausstattung Tiefentladeschutz
Batterietest
Notlichtfunktion
Anzeigen Netz
Netzausfall
Batterietest
Umgebungstemperatur(max) 45 °C
Bauform Kunstoffgehäuse mit Tragschienenhalterung
Schutzart IP40
Abmessungen 34 x 88 x 56 mm (B x H x T)

Notstromversorgung NSB12A18-6201 ¶

NSB12A18-6201 ist das Notstromladeteil NSB6201 im Kunststoffgehäuse mit Akku (2 Ah).

Technische Daten
Ladeteil NSB6201
Akku Bleiakku 12 V, 2 Ah
Akku Best.-Nr. GPB-A312/1.8S
Bauform Kunststoffgehäuse
Abmessungen 200 x 150 x 80 mm (L x B x H)
Schutzart IP65

Notstromversorgung NSB12U18-6201 ¶

NSB12U18-6201 ist das Notstromladeteil NSB6201 auf Montageplatte mit Akku (2 Ah).

Technische Daten
Ladeteil NSB6201
Akku Bleiakku 12 V, 2 Ah
Akku Best.-Nr. GPB-A312/1.8S
Bauform GEH360T2 (Montageplatte)
Abmessungen 160 x 145 x 90 mm (L x B x H)
Schutzart IP21

Zubehör ¶

12 Volt Akkus
12 Vdc Akkumulatoren mit 1.2, 1.9 oder 7.2 Ah Kapazität
Halterungen
Tragschienenhalterungen für externe Akkus

Dokumentation ¶

Bestellnummern ¶

Best.-Nr. Beschreibung
NSB6201 230 Vac/12 Vdc Ladegerät für Tragschiene, 34x88x56 mm (BxHxT), IP40, ohne Akkus
NSB12A18-6201 NSB6201 im Kunststoffgehäuse, 200x150x80 mm (LxBxH), IP65, Akku 2Ah
NSB12U18-6201 NSB6201 auf Montageplatte, 160x145x90 mm (LxBxH), IP21, Akku 2Ah
