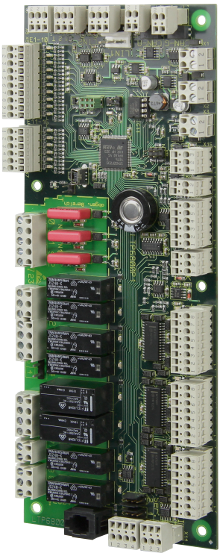

Aufzugssteuerung EKM68
Das Steuerungssystem für Aufzüge EKM68 ist eine Weiterentwicklung des Systems EKM64/65 mit der Ausrichtung auf die Anforderungen maschinenraumloser Aufzüge, Fernbedienbarkeit und Vielfältigkeit serieller Komponenten. Die EKM68 ist in Bezug auf Ausstattung und Funktionalität identisch mit der EKM66 jedoch durch ihre spezielle Bauform ideal für den Einbau in Türzargen geeignet.
| Technische Daten | |
|---|---|
| Spannungsversorgung | 24V DC stabilisiert |
| Ein-/Ausgänge |
24 universelle digitale I/O-Klemmen 16 digitale Signaleingänge 3 Sicherheitkettenabgriffe 8 Relaisausgänge 1 analoger Ausgang zur Regleransteuerung 1 Impulsgeber-Schnittstelle für digitale Schachtkopierung |
| Busanschlüsse |
LIN1 für Etagenmodule LIN2 für Kabinenmodule CAN-A für CAN-Module CAN-G für Gruppenverbindung |
| Serielle Schnittstellen |
DCP für Geschwindigkeitsregler SSI für absolute Positionsgeber RJ-Buchse für Handterminal TRM6602 SER1 für Setup, Test und Diagnose mit TESIM SER2 für besondere Anwendungsfälle |
| Abmessungen | 250 x 100 x 23 mm (B x H x T) |
| Leiterplattennummer | LTP6800 |
Erweiterungen & Zubehör ¶
Bei EKM68 wurde ein neues leitungsfähiges Modulsystem auf Basis LIN-Bus eingeführt. Es dient u.a zur Anbindung der Bedien- und Anzeigeelemente wie Innen- und Außenruf und Etagen- und Fahrtrichtungssanzeigen. das modulare Bus-System ist störungssicher und reduziert maßgeblich den Verdrahtungsaufwand.
|
LIN E/A-Module LIN-Bus E/A-Module für EKM66 und EKM68 |
|
LIN Displays LIN-Bus TFT und Punktmatrix Displays für EKM66 und EKM68 |
|
24 Volt Notstromgeräte Notstromversorgungen 24 Vdc, 500 - 6000 mA |
|
Servicetools Hard- und Software für Servicezwecke |
|
Steuerschränke Aufzugssteuerung im Schaltschrank |
Bestellnummern ¶
| Best.-Nr. | Beschreibung |
|---|---|
| EKM6800 | Aufzugssteuerung EKM68, 250 x 100 x 23 mm |
